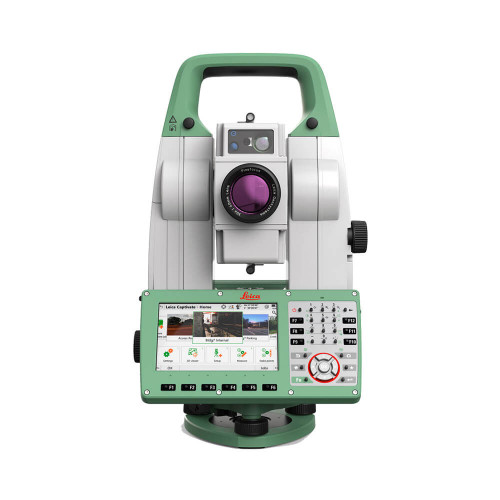

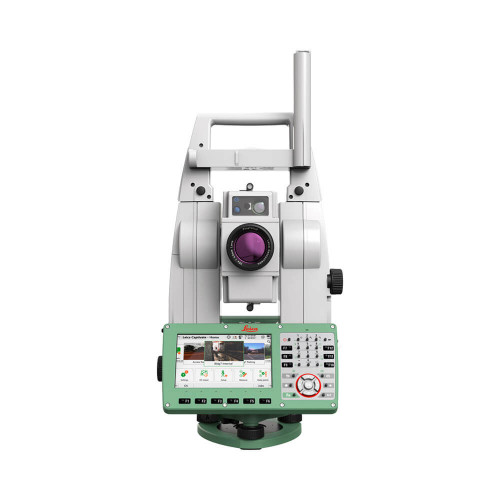

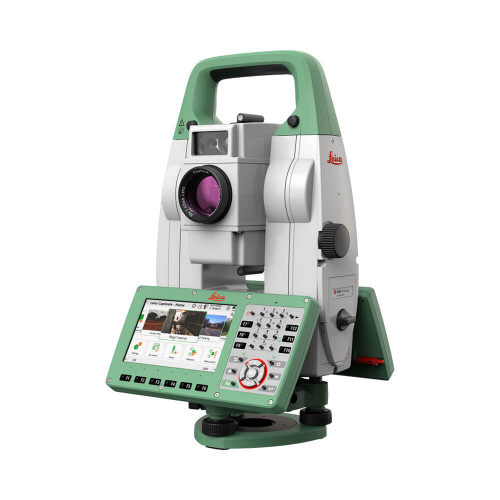

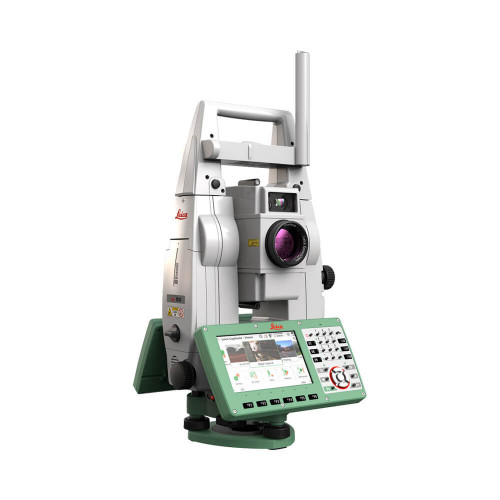

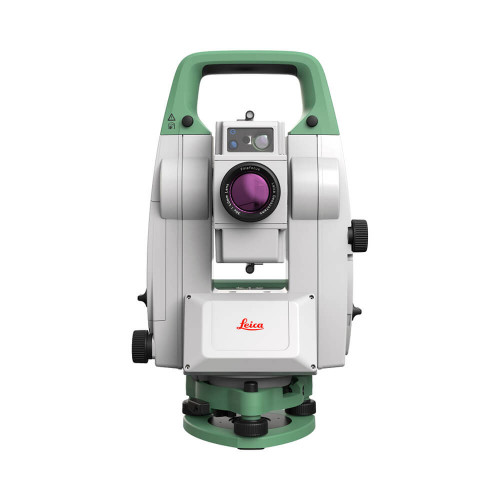

Роботизированный тахеометр Leica TS16 P R1000 5" Arctic
Роботизированный тахеометр Leica TS16 P R1000 5" Arctic — профессиональный электронный геодезический прибор Leica Geosystems для автоматизированных угловых и линейных измерений, топографической съёмки, строительной разбивки и исполнительного контроля. Модель с артикулом 930964 обладает угловой точностью 5" (1,5 mgon), оснащена безотражательным дальномером PinPoint R1000, системой автоматического наведения ATRplus и технологией быстрого поиска отражателя PowerSearch.
Специальное исполнение Arctic предназначено для проведения геодезических работ при низких температурах. Тахеометр модифицирован и испытан производителем при температуре -30 °C, что позволяет использовать его в зимний период и в регионах с холодным климатом. Роботизированная система обеспечивает автоматический поиск отражателя, наведение на призму и сопровождение цели. При наличии совместимого полевого контроллера и оборудования дистанционной связи Leica TS16 P R1000 5" Arctic позволяет организовать геодезические измерения одним специалистом.
Дальномер PinPoint R1000 обеспечивает измерение расстояний до 3500 м на стандартные отражатели Leica GPR1 и GPH1P и более 1000 м в безотражательном режиме при благоприятных условиях. Программное обеспечение Leica Captivate предназначено для выполнения полевых измерений, разбивочных операций и обработки геодезических данных. Технология AutoHeight автоматически определяет высоту установки инструмента, а электронный створоуказатель EGL помогает оператору с отражателем занять необходимое положение относительно линии визирования.
Особенности
- оригинальный роботизированный тахеометр Leica Geosystems, артикул производителя 930964;
- угловая точность 5" (1,5 mgon) для строительных и инженерно-геодезических измерений;
- морозостойкое исполнение Arctic, модифицированное и испытанное при температуре -30 °C;
- безотражательный дальномер Leica PinPoint R1000 с дальностью измерений более 1000 м при благоприятных условиях;
- измерение расстояний до 3500 м на стандартные отражатели Leica GPR1 и GPH1P;
- автоматическое наведение и сопровождение отражателя с помощью системы ATRplus;
- технология PowerSearch для поиска призмы на расстоянии до 300 м;
- модуль AutoHeight для автоматического определения высоты установленного тахеометра;
- электронный створоуказатель EGL с рабочей дальностью 5–150 м;
- возможность проведения роботизированных измерений одним оператором при использовании совместимого оборудования;
- программное обеспечение Leica Captivate с полевыми геодезическими приложениями;
- цветной сенсорный дисплей 5" WVGA с сенсорным управлением;
- клавиатура с подсветкой для работы в различных условиях освещения;
- интерфейсы WLAN, Bluetooth, USB и RS232 для передачи данных и подключения оборудования;
- интерфейс RadioHandle для подключения совместимых средств дистанционной связи;
- встроенная память 2 ГБ eMMC Flash Memory и оперативная память 1 ГБ SDRAM;
- лазерный центрир для установки прибора над геодезической точкой;
- сменный литий-ионный аккумулятор;
- корпус со степенью защиты IP55 по IEC 60529.
Область применения
- инженерно-геодезические изыскания и топографическая съёмка местности;
- создание и развитие геодезических опорных и съёмочных сетей;
- строительная разбивка и вынос проектных координат в натуру;
- исполнительная геодезическая съёмка зданий, сооружений и инженерных коммуникаций;
- геодезическое сопровождение промышленного и гражданского строительства;
- контроль геометрических параметров строительных конструкций;
- измерения при строительстве автомобильных дорог, мостов, железнодорожных путей и тоннелей;
- подготовка строительных площадок и контроль положения проектных элементов;
- автоматизированные измерения с наведением на отражатель и сопровождением призмы;
- геодезический мониторинг перемещений и деформаций сооружений при использовании соответствующего программного обеспечения;
- полевые измерения на строительных и промышленных объектах в условиях низких температур.
Leica TS16 P R1000 5" Arctic подходит для геодезических организаций, строительных компаний и инженерных служб, которым требуется автоматизация измерительных операций. Система ATRplus обеспечивает наведение на отражатель и его сопровождение, а PowerSearch помогает быстро обнаруживать призму. Использование роботизированных технологий сокращает количество ручных операций при съёмке и разбивке, особенно при выполнении повторяющихся измерений на строительной площадке.
Технические характеристики
| Наименование | Роботизированный тахеометр Leica TS16 P R1000 5" Arctic |
| Производитель | Leica Geosystems |
| Артикул производителя | 930964 |
| Серия | Leica TS16 P |
| Тип оборудования | Роботизированный электронный тахеометр |
| Исполнение | Arctic, для эксплуатации при низких температурах |
| Угловая точность | 5" (1,5 mgon) |
| Метод угловых измерений | Абсолютный, непрерывный, диаметральный |
| Тип дальномера | Leica PinPoint R1000, коаксиальный видимый красный лазер |
| Дальность измерений на стандартный отражатель | 0,9–3500 м (Leica GPR1, GPH1P) |
| Дальность измерений на призму 360° | 0,9–2000 м (Leica GRZ4, GRZ122) |
| Дальность безотражательных измерений | От 0,9 м до более 1000 м при благоприятных условиях и достаточной отражательной способности поверхности |
| Точность измерений на отражатель | 1 мм + 1,5 ppm |
| Точность измерений на отражатель в быстром режиме | 2 мм + 1,5 ppm |
| Точность безотражательных измерений | 2 мм + 2 ppm; на расстояниях более 500 м — 4 мм + 2 ppm |
| Время измерения на отражатель | Типично 2,4 с |
| Время измерения на отражатель в быстром режиме | Типично 1,5 с |
| Время безотражательного измерения | Типично 2 с на расстояниях до 50 м; зависит от дальности и условий измерений |
| Размер лазерного пятна | 8 × 20 мм на расстоянии 50 м при условиях, указанных производителем |
| Автоматическое наведение | ATRplus |
| Угловая точность ATRplus | 5" (1,5 mgon) |
| Время автоматического наведения ATRplus | Типично 3–4 с |
| Дальность ATRplus на круглую призму | Наведение до 1500 м, захват и сопровождение до 1000 м |
| Дальность ATRplus на призму 360° | Наведение и сопровождение до 1000 м |
| Автоматический поиск отражателя | PowerSearch, до 300 м на призму 360°, типичное время поиска — 5 с |
| Электронный створоуказатель | EGL, рабочая дальность 5–150 м, типичная точность позиционирования 5 см на 100 м |
| Автоматическое определение высоты прибора | AutoHeight, диапазон 0,7–2,7 м, точность 1,0 мм (1σ) |
| Программное обеспечение | Leica Captivate с полевыми приложениями; доступность отдельных функций зависит от лицензий |
| Операционная система | Windows EC7 |
| Процессор | TI OMAP4430, двухъядерный ARM Cortex-A9, 1 ГГц |
| Дисплей | 5", WVGA, цветной сенсорный |
| Клавиатура | 37 клавиш с подсветкой, одна клавиатура в заводском описании модификации |
| Встроенная память | 2 ГБ eMMC Flash Memory |
| Оперативная память | 1 ГБ SDRAM |
| Внешние носители данных | USB-накопитель, SD-карта |
| SD-карты по техническому паспорту | 1 ГБ или 8 ГБ |
| Интерфейсы связи | RS232, USB, Bluetooth, WLAN, интерфейс RadioHandle |
| Тип центрира | Лазерный |
| Питание | Сменный литий-ионный аккумулятор |
| Время автономной работы | До 8 часов по общим характеристикам серии TS16; зависит от аккумулятора, режима работы и температуры |
| Рабочая температура | От -30 °C до +50 °C; эксплуатация при -30 °C предусмотрена для исполнения Arctic |
| Степень защиты корпуса | IP55 по IEC 60529 |
| Допустимая относительная влажность | До 95%, без конденсации |
| Масса прибора с аккумулятором | 5,1–5,8 кг по общему техническому паспорту серии TS16, в зависимости от конфигурации |
| Обзорная камера | Отсутствует; обзорная камера предусмотрена для модификации TS16 I |
| Документация и комплектность | В официальном каталоге для артикула 930964 указаны краткое руководство, транспортировочный контейнер и документ о проверке температурного режима. Фактическая комплектация уточняется при заказе. |
Особенности исполнения Arctic. В общем техническом паспорте Leica TS16 указан диапазон рабочих температур от -20 °C до +50 °C. Версия Arctic с артикулом 930964 проходит дополнительную подготовку и заводские испытания при -30 °C. Такое исполнение предназначено для выполнения геодезических измерений в холодных климатических условиях. При работе зимой необходимо учитывать возможное сокращение времени автономной работы аккумулятора и соблюдать рекомендации изготовителя по эксплуатации и хранению оборудования.
Автоматизация измерений. Leica TS16 P R1000 5" Arctic объединяет технологии ATRplus, PowerSearch и AutoHeight. ATRplus обеспечивает автоматическое наведение на призму и её сопровождение, PowerSearch помогает быстро находить отражатель, а AutoHeight предназначена для определения высоты инструмента при установке. Эти функции сокращают количество ручных операций и повышают производительность при проведении топографической съёмки, строительной разбивки и исполнительных измерений.
Точность и условия работы. Угловая точность модификации составляет 5", что отличает её от других версий Leica TS16 P R1000 с точностью 1", 2" и 3". Паспортные значения дальности и точности линейных измерений приводятся производителем для определённых атмосферных условий и характеристик цели. При безотражательных измерениях необходимо учитывать материал, цвет и отражательную способность поверхности, а также видимость, освещённость и погодные условия.
Комплектация и совместимость. Для роботизированных измерений могут потребоваться совместимый полевой контроллер Leica, геодезическая веха, отражатель, штатив, трегер, средства дистанционной связи, аккумуляторы и зарядное устройство. Наличие перечисленных аксессуаров в поставке необходимо уточнять отдельно. Перечень доступных программных функций Leica Captivate зависит от конфигурации прибора и установленных лицензий.
