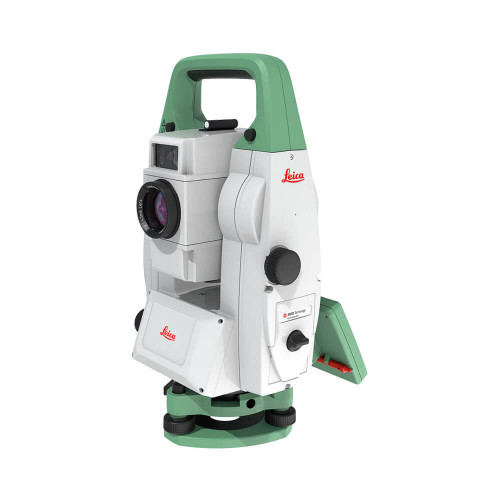

Роботизированный тахеометр Leica TS16 P R1000 1" Arctic
Роботизированный тахеометр Leica TS16 P R1000 1" Arctic — высокоточный электронный геодезический прибор Leica Geosystems для автоматизированных угловых и линейных измерений, топографической съёмки, строительной разбивки и исполнительного контроля. Модификация с артикулом 930961 сочетает угловую точность 1", безотражательный дальномер PinPoint R1000, систему автоматического наведения ATRplus и технологию быстрого поиска отражателя PowerSearch.
Исполнение Arctic специально предназначено для эксплуатации в условиях низких температур. Прибор адаптирован и испытан производителем для работы при температуре до -30 °C. Роботизированная система позволяет автоматически находить отражатель, наводиться на него и сопровождать цель при выполнении измерений. При использовании совместимого полевого контроллера, средств связи и геодезических аксессуаров тахеометр подходит для работы одним специалистом.
Leica TS16 P R1000 оснащён программным обеспечением Leica Captivate, которое обеспечивает выполнение полевых измерений, разбивочных работ, обработку координат и работу с проектными данными. Электронный дальномер измеряет расстояния до 3500 м на стандартный отражатель GPR1 или GPH1P и более 1000 м в безотражательном режиме при установленных производителем условиях. Система AutoHeight позволяет автоматически определять высоту установки прибора, а электронный створоуказатель EGL помогает оператору с отражателем занять положение в направлении визирования.
Особенности
- оригинальный роботизированный тахеометр Leica Geosystems, артикул 930961;
- высокая точность измерения горизонтальных и вертикальных углов — 1" (0,3 mgon);
- морозостойкое исполнение Arctic с заводскими испытаниями при температуре -30 °C;
- безотражательный дальномер PinPoint R1000 для измерений на расстояниях более 1000 м при благоприятных условиях;
- измерение расстояний до 3500 м на стандартные отражатели Leica GPR1 и GPH1P;
- система ATRplus для автоматического наведения на отражатель и его сопровождения;
- технология PowerSearch для автоматического поиска отражателя на расстоянии до 300 м;
- система AutoHeight для автоматического определения высоты установки инструмента;
- электронный створоуказатель EGL с рабочим диапазоном 5–150 м;
- цветной сенсорный дисплей 5" WVGA и клавиатура с подсветкой;
- программное обеспечение Leica Captivate с набором полевых приложений;
- интерфейсы WLAN, Bluetooth, USB и RS232 для обмена данными и подключения совместимого оборудования;
- лазерный центрир для установки тахеометра над геодезической точкой;
- корпус со степенью защиты IP55 от пыли и воды.
Область применения
- высокоточные инженерно-геодезические изыскания и топографическая съёмка;
- создание, развитие и контроль геодезических опорных сетей;
- вынос проектных координат и осей сооружений в натуру;
- исполнительная геодезическая съёмка строительных объектов;
- контроль положения конструкций и элементов инженерных сооружений;
- геодезическое сопровождение строительства автомобильных дорог, мостов, железнодорожных и промышленных объектов;
- измерения на строительных площадках с движущейся техникой и другими препятствиями для визирования;
- мониторинг перемещений и деформаций конструкций при использовании соответствующего программного обеспечения;
- геодезические работы в регионах с низкими температурами окружающей среды.
Автоматизация измерений особенно полезна при выполнении большого количества повторяющихся операций, сопровождении перемещающегося отражателя и работе на протяжённых строительных объектах. Возможность дистанционного управления зависит от конфигурации рабочего комплекта, используемого контроллера и средств связи. Для полноценной роботизированной работы необходимо подобрать совместимые отражатели, вехи и управляющее оборудование.
Технические характеристики
| Наименование | Роботизированный тахеометр Leica TS16 P R1000 1" Arctic |
| Производитель | Leica Geosystems |
| Артикул производителя | 930961 |
| Серия | Leica TS16 P |
| Тип оборудования | Роботизированный электронный тахеометр |
| Исполнение | Arctic, для эксплуатации при низких температурах |
| Угловая точность | 1" (0,3 mgon) |
| Метод угловых измерений | Абсолютный, непрерывный, диаметральный |
| Тип дальномера | PinPoint R1000, коаксиальный видимый красный лазер |
| Дальность измерений на отражатель | 0,9–3500 м (GPR1, GPH1P) |
| Дальность измерений на призму 360° | 0,9–2000 м (GRZ4, GRZ122) |
| Безотражательные измерения | 0,9 м — более 1000 м при условиях, установленных производителем |
| Точность измерений на отражатель | 1 мм + 1,5 ppm |
| Точность безотражательных измерений | 2 мм + 2 ppm; на расстояниях более 500 м — 4 мм + 2 ppm |
| Время измерения на отражатель | Типично 2,4 с |
| Время безотражательного измерения | Типично 2 с на расстоянии до 50 м; зависит от условий измерений |
| Автоматическое наведение | ATRplus |
| Дальность наведения ATRplus на круглую призму | До 1500 м; захват и сопровождение — до 1000 м |
| Дальность ATRplus на призму 360° | До 1000 м для наведения и сопровождения |
| Автоматический поиск отражателя | PowerSearch, до 300 м на призму 360°, типичное время поиска — 5 с |
| Створоуказатель | EGL, рабочий диапазон 5–150 м |
| Автоматическое измерение высоты прибора | AutoHeight, диапазон 0,7–2,7 м, точность 1,0 мм (1σ) |
| Встроенное программное обеспечение | Leica Captivate с полевыми приложениями |
| Операционная система | Windows EC7 |
| Процессор | TI OMAP4430, двухъядерный ARM Cortex-A9, 1 ГГц |
| Дисплей | 5", WVGA, цветной сенсорный |
| Клавиатура | 37 клавиш с подсветкой; одна клавиатура в базовой конфигурации |
| Встроенная память | 2 ГБ |
| Оперативная память | 1 ГБ SDRAM |
| Носители данных | USB-накопитель, SD-карта |
| Интерфейсы связи | RS232, USB, Bluetooth, WLAN, интерфейс RadioHandle |
| Тип центрира | Лазерный |
| Питание | Сменный литий-ионный аккумулятор |
| Время автономной работы | До 8 часов по стандартным характеристикам серии; зависит от режима работы, аккумулятора и температуры |
| Рабочая температура | От -30 °C до +50 °C, исполнение Arctic |
| Степень защиты корпуса | IP55 по IEC 60529 |
| Допустимая влажность | До 95%, без конденсации |
| Масса прибора с аккумулятором | 5,1–5,8 кг по типовым характеристикам серии TS16 |
| Обзорная камера | Отсутствует; функция предусмотрена для модификации TS16 I |
| Комплектация | В заводском описании артикула 930961 указаны краткое руководство, транспортировочный контейнер и документ о проверке температурного режима. Фактический состав поставки уточняется при заказе. |
Особенности исполнения Arctic. В отличие от стандартного Leica TS16 с указанной в техническом паспорте рабочей температурой от -20 °C, модификация Arctic проходит дополнительную подготовку и испытания для эксплуатации при -30 °C. Это позволяет использовать оборудование при проведении геодезических работ в холодных климатических условиях. Продолжительность работы аккумулятора при отрицательных температурах может отличаться от стандартных значений.
Точность и условия измерений. Заявленные производителем дальности и точностные характеристики определяются при установленных условиях освещения, видимости и отражательной способности цели. В безотражательном режиме результат зависит от материала, цвета, структуры поверхности и атмосферных условий. При выборе аксессуаров необходимо учитывать совместимость с ATRplus, PowerSearch и системой дистанционного управления.
Комплектация и совместимость. Для роботизированной съёмки могут потребоваться совместимый полевой контроллер Leica, отражатель, веха, штатив, средства радиосвязи и другие геодезические аксессуары. Их наличие в заказе необходимо уточнять отдельно. Набор доступных полевых приложений Leica Captivate и дополнительных программных функций зависит от лицензий и конфигурации прибора.
У нас вы можете купить роботизированный тахеометр Leica TS16 P R1000 1" Arctic по выгодной цене с доставкой по всей России. Для уточнения комплектации, совместимости, наличия и условий поставки оставляйте заявку через корзину на сайте или свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
