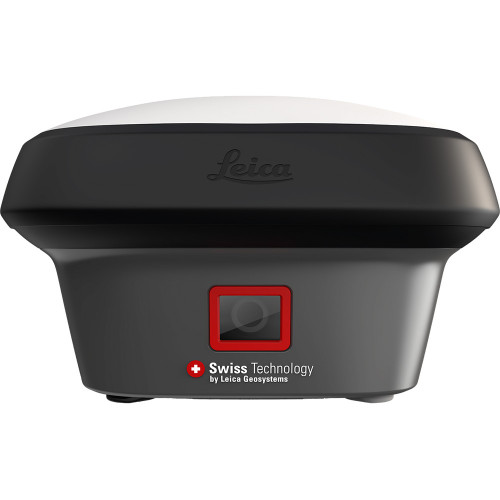

GNSS-приемник Leica GS18 I LTE
Leica GS18 I LTE — геодезический GNSS RTK-приёмник Leica Geosystems с технологией визуального позиционирования, компенсацией наклона вехи и встроенным модемом мобильной связи 4G LTE. Прибор предназначен для высокоточных спутниковых измерений, топографической и исполнительной съёмки, разбивочных работ и сбора пространственных данных.
Главное отличие Leica GS18 I от традиционных GNSS-приёмников — сочетание спутникового позиционирования, инерциальной системы IMU и встроенной камеры. Технология Visual Positioning позволяет фотографировать объект и определять координаты отдельных точек непосредственно по изображениям. Это удобно для измерения точек, к которым невозможно или небезопасно установить наконечник вехи: за ограждениями, возле проезжей части, под навесами, на фасадах и других труднодоступных участках.
Инерциальная система позволяет выполнять измерения при наклонённой вехе без предварительной калибровки и не зависит от магнитных помех. Версия Leica GS18 I LTE оснащена встроенным модемом мобильной связи для получения RTK-поправок через сотовую сеть. Встроенного UHF-радиомодема в данной модификации нет — для работы по радиоканалу предусмотрены отдельные версии GS18 I LTE UHF.
Особенности
- 555-канальная многочастотная GNSS-платформа;
- технология Visual Positioning на основе GNSS, IMU и встроенной камеры;
- измерение координат точек непосредственно по изображениям;
- возможность измерять недоступные точки без физического контакта наконечника вехи с объектом;
- компенсация наклона вехи в реальном времени;
- система компенсации наклона не требует калибровки перед работой;
- устойчивость инерциальной системы к магнитным помехам;
- технологии Leica RTKplus и SmartCheck;
- типичное время RTK-инициализации — около 4 секунд при благоприятных условиях;
- частота обновления координат до 20 Гц;
- встроенный модем 4G LTE;
- встроенного UHF-радиомодема в версии LTE нет;
- поддержка Leica Captivate;
- возможность обработки изображений и создания облаков точек в Leica Infinity;
- запись исходных GNSS-данных во внутреннюю память или на SD-карту;
- защищённое исполнение для полевых геодезических работ.
Область применения
- инженерно-геодезические изыскания;
- топографическая съёмка;
- кадастровые и землеустроительные работы;
- строительная разбивка и вынос проектных точек;
- исполнительная геодезическая съёмка;
- съёмка инженерных коммуникаций;
- обмер фасадов и элементов зданий;
- измерение точек за ограждениями и другими препятствиями;
- съёмка объектов возле автомобильных дорог и в потенциально опасных зонах;
- измерение точек под козырьками, балконами и навесами;
- сбор большого количества точек по изображениям;
- RTK-измерения с получением поправок через мобильную сеть;
- статические и быстрые статические GNSS-наблюдения;
- подготовка данных для последующей обработки в Leica Infinity.
Технические характеристики
| Наименование | GNSS-приёмник Leica GS18 I LTE |
| Тип оборудования | Геодезический GNSS RTK-приёмник |
| Производитель | Leica Geosystems |
| Модель | Leica GS18 I |
| Исполнение | LTE, без встроенного UHF-радиомодема |
| Количество каналов | 555 |
| GNSS-системы | GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC и SBAS; доступность отдельных сигналов и функций зависит от программной конфигурации прибора |
| GPS | L1, L2, L2C, L5 |
| GLONASS | L1, L2, L3 |
| Galileo | E1, E5a, E5b, AltBOC, E6 |
| BeiDou | B1I, B1C, B2I, B2a, B3I |
| Частота позиционирования | До 20 Гц |
| GNSS-технологии | Leica RTKplus, Leica SmartCheck |
| Visual Positioning | Да, объединение данных GNSS, IMU и камеры |
| Компенсация наклона | Инерциальная, без предварительной калибровки, невосприимчивая к магнитным помехам |
| RTK, одиночная базовая линия | План: 8 мм + 1 ppm; высота: 15 мм + 1 ppm |
| Network RTK | План: 8 мм + 0,5 ppm; высота: 15 мм + 0,5 ppm |
| Типичное время RTK-инициализации | Около 4 секунд при благоприятных условиях |
| RTK с компенсацией наклона | Дополнительная горизонтальная неопределённость — до 8 мм + 0,4 мм на каждый градус наклона при наклоне до 30° |
| Статика, длительные наблюдения | План: 3 мм + 0,1 ppm; высота: 3,5 мм + 0,4 ppm |
| Статика / быстрая статика | План: 3 мм + 0,5 ppm; высота: 5 мм + 0,5 ppm |
| Измерение точки по изображению | Типично 2–4 см в плане при расстоянии до объекта 2–10 м и благоприятных условиях измерений |
| Камера | Global Shutter, 1,2 МП |
| Поле зрения камеры | 80° по горизонтали, 60° по вертикали |
| Частота камеры | 20 Гц |
| Частота записи изображений | 2 Гц при создании группы изображений |
| Максимальная длительность группы изображений | До 60 секунд |
| Мобильный модем | Встроенный 4G LTE |
| UHF-радиомодем | Нет в версии GS18 I LTE |
| RTK-протоколы | Leica G4, Leica, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM |
| Network RTK | VRS, FKP, iMAX, MAC |
| Bluetooth | Bluetooth 4.0 |
| WLAN | 802.11 b/g/n, для связи с полевым контроллером |
| Проводной интерфейс | Lemo, USB и RS232 |
| Полевое ПО | Leica Captivate |
| Совместимые полевые контроллеры | Leica CS20, CS30 и CS35; совместимость необходимо учитывать по версии оборудования и ПО |
| Запись данных | Исходные Leica GNSS и RINEX с частотой до 20 Гц |
| Память | Внутренняя память до 4 ГБ и съёмная SD-карта |
| Аккумулятор | Сменный Li-Ion, 2,8 А·ч / 11,1 В |
| Типовое время работы | До 8 часов; зависит от температуры, состояния аккумулятора и используемых средств связи |
| Внешнее питание | Номинально 12 В DC, диапазон 10,5–26,4 В DC |
| Степень защиты | IP66 / IP68 |
| Рабочая температура с использованием камеры | от −30 °C до +50 °C |
| Рабочая температура без использования камеры | от −40 °C до +65 °C |
| Температура хранения | от −40 °C до +85 °C |
| Размеры | 173 × 173 × 109 мм |
| Вес приёмника | Около 1,25 кг |
| Комплектация | Фактический комплект, активированные GNSS- и RTK-функции, аккумулятор, зарядное устройство, контроллер, веха, кейс и программные лицензии необходимо уточнять по спецификации конкретной поставки |
Для уточнения комплектации, активированных GNSS- и RTK-функций, совместимого полевого контроллера, наличия и условий поставки Leica GS18 I LTE свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
