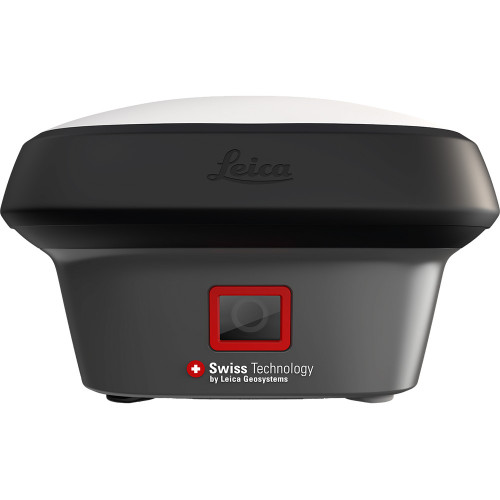

GNSS-приемник Leica GS18 I LTE UHF
Leica GS18 I LTE UHF — профессиональный геодезический GNSS RTK-приёмник Leica Geosystems с технологией визуального позиционирования, встроенным мобильным модемом LTE и UHF-радиомодемом. Модель объединяет спутниковый GNSS-модуль, инерциальную систему IMU и измерительную камеру, позволяя определять координаты обычным RTK-методом, работать с наклонённой вехой и измерять отдельные точки непосредственно по изображениям.
Данная товарная позиция соответствует конфигурации Leica GS18 I LTE & UHF Basic с артикулом 949986. Приёмник оснащён 555-канальной GNSS-платформой, встроенным 4G LTE-модемом и приёмопередающим UHF-радиомодемом диапазона 403–473 МГц с выходной мощностью до 1 Вт. Благодаря двум каналам связи RTK-поправки могут передаваться через мобильную сеть или радиоканал в зависимости от используемой полевой конфигурации.
Технология визуального позиционирования Leica объединяет данные GNSS, IMU и встроенной камеры. Оператор может быстро фиксировать объект серией изображений, а затем определять координаты видимых точек непосредственно в Leica Captivate или позднее при камеральной обработке. Фактически доступные спутниковые системы, RTK-функции, режим базовой станции, RINEX и другие программные возможности зависят от активированных лицензий конфигурации Basic и должны уточняться перед заказом.
Особенности
- профессиональный GNSS RTK-приёмник Leica Geosystems;
- конфигурация — Leica GS18 I LTE & UHF Basic;
- артикул Leica — 949986;
- 555 каналов приёма GNSS-сигналов;
- аппаратная поддержка современных сигналов GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC и SBAS;
- встроенная многосистемная GNSS-антенна;
- технология Leica RTKplus с адаптивным выбором спутниковых сигналов;
- Leica SmartCheck для непрерывного контроля RTK-решения;
- типичное время RTK-инициализации — около 4 секунд;
- инерциальная компенсация наклона вехи без предварительной калибровки;
- IMU не зависит от воздействия магнитного поля;
- встроенная измерительная камера с глобальным затвором;
- разрешение камеры — 1,2 Мп;
- визуальное позиционирование и измерение координат точек по изображениям;
- возможность измерять недоступные или потенциально опасные для непосредственного подхода точки;
- встроенный мобильный модем 4G LTE;
- встроенный приёмопередающий UHF-радиомодем;
- диапазон UHF — 403–473 МГц;
- максимальная выходная мощность UHF — 1 Вт;
- скорость передачи данных по радиоканалу — до 28 800 бит/с;
- поддержка работы через мобильный и радиоканал RTK;
- Bluetooth и WLAN для связи с совместимым полевым контроллером;
- защищённый корпус IP66 / IP68;
- типичное время автономной работы — до 8 часов.
Область применения
- RTK-съёмка с получением поправок через мобильную сеть;
- RTK-съёмка с передачей поправок по UHF-радиоканалу;
- геодезическая и топографическая съёмка;
- инженерно-геодезические изыскания;
- строительная разбивка и вынос проектных точек;
- исполнительная съёмка;
- кадастровые и землеустроительные работы;
- измерения с наклонённой геодезической вехой;
- съёмка точек за препятствиями и на труднодоступных объектах;
- фиксация фасадов, траншей, инженерных сооружений и строительных конструкций;
- измерение дополнительных точек по сохранённым изображениям после завершения полевых работ;
- создание облаков точек по изображениям в Leica Infinity при наличии соответствующей программной функциональности.
Технические характеристики
| Наименование | GNSS-приёмник Leica GS18 I LTE UHF |
| Тип оборудования | Геодезический GNSS RTK-приёмник с визуальным позиционированием |
| Производитель | Leica Geosystems |
| Модель | GS18 I |
| Конфигурация | LTE & UHF Basic |
| Артикул Leica | 949986 |
| Госреестр средств измерений РФ | № 83335-21; актуальный статус необходимо проверять на дату поставки |
| Количество каналов | 555 |
| Спутниковые системы | Аппаратная поддержка GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC и SBAS; фактическая доступность отдельных систем и сигналов зависит от активированной конфигурации и лицензий |
| GPS | L1, L2, L2C, L5 |
| GLONASS | L1, L2, L2C, L3 |
| Galileo | E1, E5a, E5b, AltBOC, E6 |
| BeiDou | B1I, B1C, B2I, B2a, B2b, B3I в зависимости от версии программного обеспечения |
| Типичное время RTK-инициализации | Около 4 секунд при нормальных условиях наблюдений |
| RTK, одиночная базовая линия | План: 8 мм + 1 ppm; высота: 15 мм + 1 ppm при наличии соответствующей RTK-функциональности |
| Network RTK | План: 8 мм + 0,5 ppm; высота: 15 мм + 0,5 ppm при соответствующей конфигурации |
| Статическая постобработка | План: 3 мм + 0,1 ppm; высота: 3,5 мм + 0,4 ppm при длительных наблюдениях |
| Статика / быстрая статика | План: 3 мм + 0,5 ppm; высота: 5 мм + 0,5 ppm |
| Компенсация наклона | Инерциальная IMU, без калибровки и без зависимости от магнитного поля |
| Дополнительная погрешность при наклоне | Менее 2 мм + 0,3 мм на каждый градус наклона до 30° по актуальной спецификации Leica |
| Камера | Встроенная измерительная камера с глобальным затвором |
| Разрешение камеры | 1,2 Мп |
| Поле зрения камеры | 80° по горизонтали, 60° по вертикали |
| Частота видеопотока | 20 Гц |
| Запись групп изображений | До 2 изображений в секунду, продолжительность одной группы до 60 секунд |
| Точность измерения точки по изображениям | Типично 2–4 см в плане при расстоянии до объекта 2–10 м |
| Мобильный модем | Встроенный 4G LTE |
| UHF-радиомодем | Встроенный, приём и передача |
| Диапазон UHF | 403–473 МГц |
| Шаг радиоканала | 12,5 / 20 / 25 кГц |
| Максимальная мощность UHF | 1 Вт |
| Скорость передачи по UHF | До 28 800 бит/с |
| RTK-протоколы | Leica, Leica 4G, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM |
| Network RTK | VRS, FKP, iMAX, MAC |
| Bluetooth | Bluetooth 4.0 BLE / BR/EDR |
| WLAN | 802.11 b/g/n для связи с совместимым полевым контроллером |
| Память | До 4 ГБ встроенной памяти и съёмная SD-карта |
| Запись данных | Leica GNSS Raw Data; доступность RINEX и отдельных режимов записи зависит от активированной лицензии |
| Внутреннее питание | Сменный Li-Ion аккумулятор 11,1 В / 2,8 А·ч |
| Внешнее питание | Номинально 12 В DC, допустимый диапазон 10,5–26,4 В DC |
| Типичное время работы | До 8 часов; зависит от температуры, состояния аккумулятора и режима работы LTE/UHF |
| Полевое ПО | Leica Captivate |
| Совместимые контроллеры | Leica CS20, CS30 и другие поддерживаемые контроллеры Leica в зависимости от версии программного обеспечения |
| Размеры | 173 × 173 × 109 мм |
| Масса | Около 1,25 кг |
| Рабочая температура с камерой | от −30 до +50 °C |
| Рабочая температура без камеры | от −40 до +65 °C |
| Температура хранения | от −40 до +85 °C |
| Степень защиты | IP66 / IP68 |
| Комплектация | Фактический состав поставки, наличие аккумулятора, зарядного устройства, UHF-антенны, контроллера, вехи, кейса, поверки и программных лицензий необходимо уточнять перед заказом |
| Отличие от Leica GS18 I LTE | GS18 I LTE UHF дополнительно оснащён встроенным приёмопередающим UHF-радиомодемом 403–473 МГц; версия GS18 I LTE работает без встроенного UHF-модема |
| Отличие от GS18 I LTE UHF Unlimited | Данная позиция относится к конфигурации Basic; в Unlimited расширенные GNSS-, RTK-, RINEX- и дополнительные программные возможности активированы в более полном объёме |
Для уточнения состава комплектации, активированных GNSS- и RTK-функций, частоты UHF, поверки, совместимого контроллера, наличия и условий поставки Leica GS18 I LTE UHF свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
