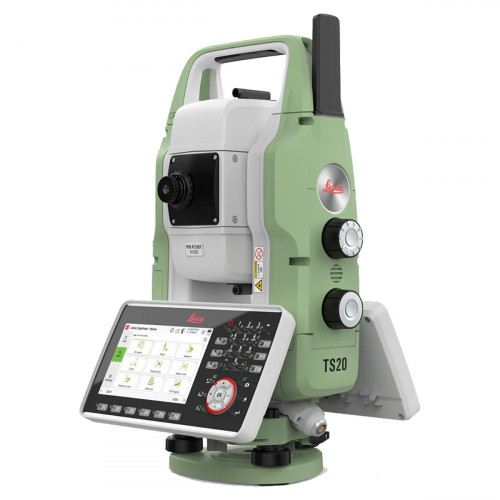

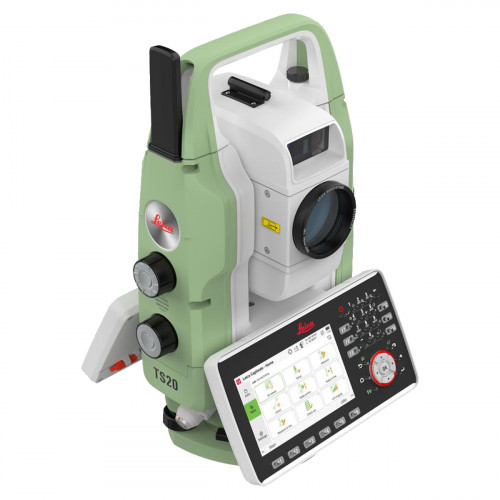

Роботизированный тахеометр Leica TS20 P R1600 5"
Роботизированный тахеометр Leica TS20 P R1600 5" — электронный тахеометр Leica Geosystems для геодезической съёмки, разбивочных работ, строительного контроля и измерения координат точек в полевых условиях. Версия TS20 P относится к роботизированной конфигурации с ATR, PowerSearch и Dynamic Lock, но без встроенного Imaging-модуля и без AI-Detect.
Конфигурация R1600 оснащается дальномером PinPoint EDM с безотражательным измерением по поверхности на расстоянии более 1600 м при условиях, указанных производителем. Угловая точность 5" подходит для стандартных геодезических и строительных задач, где требуется роботизированная работа по призме, отражательной ленте и естественным поверхностям.
Leica TS20 P R1600 5" не является GNSS-приёмником, лазерным сканером, нивелиром, рейкой, штативом, трегером или отдельным контроллером. Это роботизированный тахеометр, для полноценной работы которого могут потребоваться совместимые аксессуары: трегер, штатив, аккумуляторы, зарядное устройство, контроллер, призмы, веха, программное обеспечение и сервисные документы. Фактическую комплектацию и наличие поверки необходимо уточнять по конкретной поставке.
Особенности
- Роботизированный тахеометр Leica Geosystems для съёмки, разбивки и измерения координат.
- Версия TS20 P с ATR, PowerSearch и Dynamic Lock.
- Угловая точность 5" / 1,5 mgon.
- Дальномер R1600 с безотражательным измерением более 1600 м при условиях Leica.
- Измерение на призму на расстоянии от 0,8 м до более 10 000 м по официальной спецификации.
- Точность измерения на призму — 1 мм + 1 ppm.
- Точность безотражательного измерения — 2 мм + 2 ppm при стандартных условиях измерения.
- Автоматическое наведение ATR и быстрый поиск цели PowerSearch.
- Dynamic Lock для роботизированного сопровождения цели.
- AutoHeight для измерения высоты прибора в диапазоне 0,7–2,7 м.
- Полевое программное обеспечение Leica Captivate.
- Степень защиты IP66 для работы в условиях пыли и влаги.
- В версии TS20 P отсутствуют Imaging и AI-Detect, в отличие от версии TS20 I.
- Для дальномера R1600 в официальной спецификации указан лазерный продукт Class 3R, поэтому необходимо соблюдать требования инструкции по эксплуатации.
Область применения
- Топографическая и кадастровая съёмка.
- Разбивочные работы на строительных площадках.
- Исполнительная съёмка и контроль геометрии объектов.
- Измерение точек на призму, 360° призму, отражательную ленту и естественные поверхности.
- Однопользовательская роботизированная работа с совместимым контроллером и аксессуарами.
- Контроль дорог, мостов, зданий, инженерных сооружений и строительных конструкций.
- Передача и обработка данных в полевых и офисных решениях Leica.
Технические характеристики
| Наименование | Роботизированный тахеометр Leica TS20 P R1600 5" |
| Тип оборудования | Роботизированный электронный тахеометр |
| Производитель | Leica Geosystems |
| Модель | Leica TS20 P |
| Модификация | R1600, 5", версия P без Imaging |
| Артикул Leica | 1012238 по карточкам профильных дилеров; фактический артикул поставки необходимо уточнять |
| Назначение | Геодезическая съёмка, разбивка, измерение углов, расстояний и координат точек |
| Угловая точность | 5" / 1,5 mgon |
| Система измерения углов | Абсолютная, непрерывная, диаметральная; Hz и V |
| Дальномер | PinPoint EDM R1600, Wave Form Digitizer, коаксиальный видимый красный лазер 658 нм |
| Дальность измерения на призму | 0,8 м — более 10 000 м на GPR1 / GPH1P при условиях Leica; для 360° призм GRZ4 / GRZ122 — 0,8–2000 м |
| Безотражательная дальность | R1600: 0,8 м — более 1600 м по любой поверхности при условиях Leica |
| Точность измерения на призму | 1 мм + 1,0 ppm, типичное время измерения 1,3 с |
| Точность безотражательного измерения | 2 мм + 2,0 ppm, типичное время измерения 1,7 с; для дистанций более 500 м указано 4 мм + 2 ppm и типично 4 с |
| Размер лазерного пятна | 12 × 18 мм на расстоянии 50 м |
| Лазерная безопасность | Для R1600 указан лазерный продукт Class 3R по IEC 60825-1; требуется соблюдать инструкцию по эксплуатации и не направлять луч в глаза |
| ATR | Автоматическое наведение; дальность наведения / захвата: круглая призма 2000 / 1000 м, 360° призма 1000 / 1000 м, отражательная лента 50 м / без захвата |
| Точность ATR | Соответствует угловой точности прибора; типичное время наведения 3–4 с |
| PowerSearch | Круглая призма — до 300 м, 360° призма — до 300 м, мини-призма 360° — до 200 м, отражательная лента GZM37 — до 55 м |
| Dynamic Lock | Поддерживается в модификации TS20 P |
| Imaging | Не поддерживается в версии TS20 P |
| AI-Detect | Не поддерживается в версии TS20 P |
| AutoHeight | Точность измерения высоты 1,0 мм, диапазон 0,7–2,7 м |
| Наводящий свет EGL | Рабочий диапазон 5–150 м, точность обычно 5 см на 100 м |
| Моторизация | Direct drives, BLDC; скорость вращения до 200 gon / 180° в секунду, смена круга обычно 1,9 с |
| Зрительная труба | Автофокус, увеличение 30×, фокусировка от 1,45 м до бесконечности |
| Полевое ПО | Leica Captivate с приложениями; набор лицензий зависит от поставки |
| Дисплей и клавиатура | 5" WVGA цветной multi-touch дисплей, 37 клавиш с подсветкой |
| Процессор и ОС | NXP i.MX 8M Plus, операционная система Linux; прикладные функции Imaging и AI-Detect для версии TS20 P не заявлены |
| Память | Внутренняя память 32 GB; съёмная память — USB-C stick 16 GB по официальной спецификации |
| Интерфейсы | Ethernet, USB-C, Bluetooth, WLAN |
| Мобильная связь | Модуль GMI01 опционально: интегрированная 4G LTE связь с поддержкой eSIM; наличие модуля необходимо уточнять по поставке |
| Питание | Сменный литий-ионный аккумулятор; время работы до 5 часов по официальной спецификации |
| Вес прибора | 4,97 кг |
| Вес с трегером и батареей | 6,03 кг |
| Степень защиты | IP66 по IEC 60529 |
| Рабочая температура | От -20 до +50 °C; Arctic-версия для данной карточки не заявляется, наличие такой версии необходимо уточнять отдельно |
| Влажность | 100%, без конденсации |
| Совместимость | Полевые контроллеры, аксессуары и ПО Leica Captivate / Leica Infinity; совместимость с конкретными аксессуарами, лицензиями и версиями ПО необходимо проверять по конфигурации |
| Возможная комплектация | По карточкам поставщиков может указываться тахеометр TS20 P 5" R1600 с одним 5" WVGA дисплеем и транспортировочным кейсом GVP763; аккумуляторы, зарядное устройство, трегер, контроллер, веха, призма, ПО и другие аксессуары необходимо уточнять по конкретной поставке |
| Поверка | Наличие свидетельства о поверке, дату, срок действия и реквизиты документа необходимо уточнять по конкретной поставке |
| Не является | Не является GNSS-приёмником, лазерным сканером, нивелиром, рейкой, штативом, трегером, контроллером или отдельным программным продуктом |
Для уточнения совместимости, комплектации, наличия и условий поставки Роботизированный тахеометр Leica TS20 P R1600 5" свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
