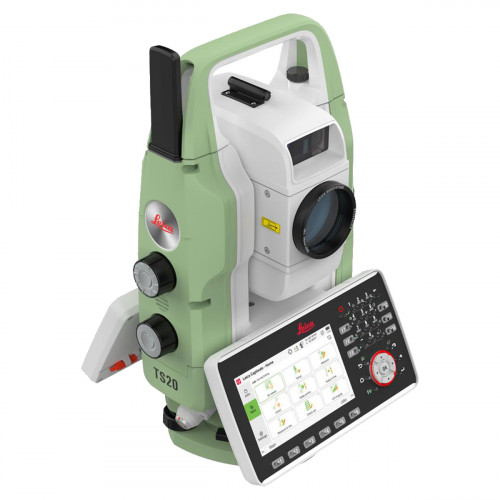

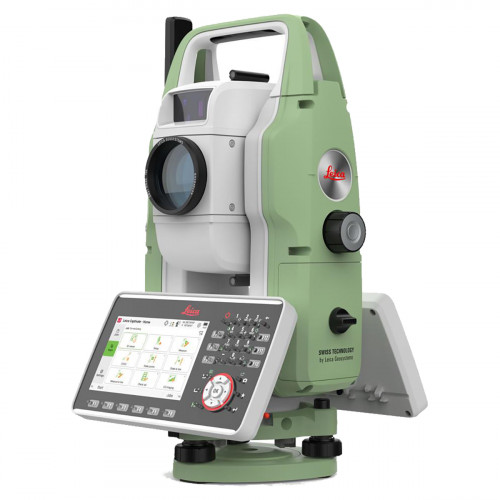

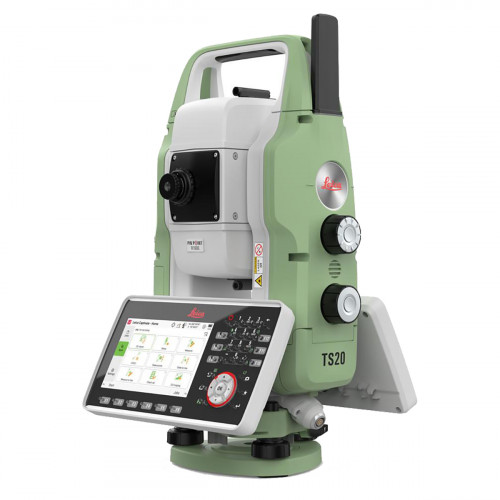

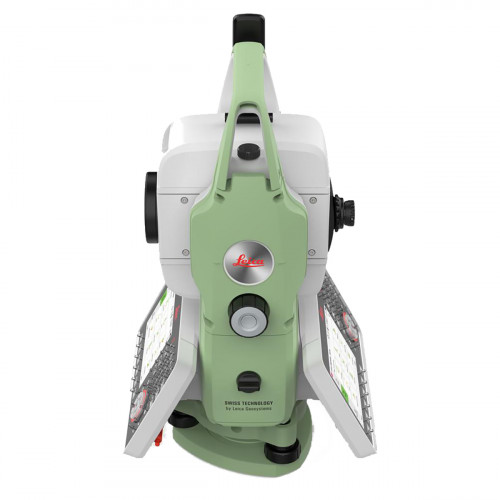

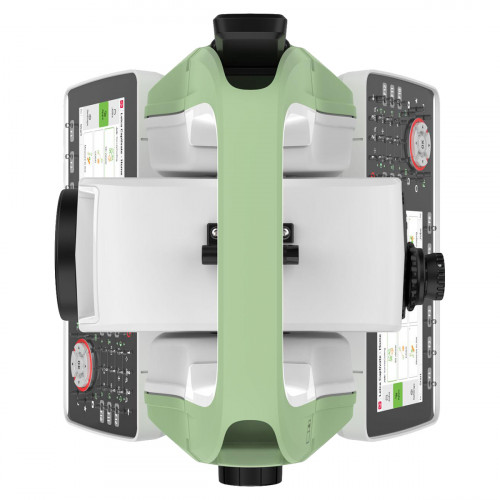

Роботизированный тахеометр Leica TS20 A R1600 1"
Роботизированный тахеометр Leica TS20 A R1600 1" — высокоточный электронный тахеометр Leica Geosystems для инженерно-геодезических измерений, создания опорных сетей, разбивки, исполнительной съёмки и контроля геометрии объектов. Модификация сочетает угловую точность 1", автоматическое наведение ATR, прямые сервоприводы и дальномер R1600 для измерений по призме и без отражателя.
Leica TS20 A относится к базовой автоматизированной конфигурации серии TS20. Прибор оснащён системой ATR для автоматического наведения на отражатель, быстрыми прямыми приводами и встроенной связью с полевым контроллером. При этом версия A отличается от TS20 P и TS20 I отсутствием PowerSearch и Dynamic Lock, а также не поддерживает Imaging и AI-Detect.
Дальномер R1600 позволяет выполнять безотражательные измерения по естественным поверхностям на расстоянии более 1600 м при условиях, установленных Leica Geosystems. При работе по стандартной круглой призме дальность измерения превышает 10 000 м. Тахеометр работает с полевым программным обеспечением Leica Captivate и подходит для задач, где требуется высокая угловая точность и автоматизированное наведение на отражатель.
Особенности
- роботизированный электронный тахеометр Leica Geosystems;
- угловая точность 1" / 0,3 mgon;
- безотражательный дальномер R1600 с рабочей дальностью более 1600 м;
- автоматическое наведение на отражатель ATR;
- прямые сервоприводы BLDC со скоростью вращения до 180°/с;
- автоматическое измерение высоты прибора AutoHeight;
- встроенный LR-Bluetooth для связи с совместимым контроллером или планшетом;
- полевое программное обеспечение Leica Captivate;
- 5-дюймовый цветной мультисенсорный дисплей;
- 30-кратное увеличение зрительной трубы с автофокусировкой;
- внутренняя память 32 ГБ;
- интерфейсы Ethernet, USB-C, Bluetooth и WLAN;
- опциональная мобильная связь 4G LTE через модуль GMI01;
- степень защиты корпуса IP66;
- PowerSearch и Dynamic Lock в версии TS20 A не поддерживаются;
- Imaging и AI-Detect в версии TS20 A отсутствуют.
Область применения
- создание и развитие геодезических опорных сетей;
- топографическая и инженерно-геодезическая съёмка;
- кадастровые и землеустроительные измерения;
- разбивка проектных точек, осей и элементов сооружений;
- исполнительная геодезическая съёмка;
- контроль положения строительных конструкций;
- измерение горизонтальных и вертикальных углов;
- определение координат и высот точек;
- измерения по круглым и 360-градусным призмам;
- безотражательные измерения удалённых объектов и поверхностей;
- геодезическое сопровождение строительства дорог, мостов и сооружений;
- высокоточные измерительные работы, требующие угловой точности 1".
Технические характеристики
| Наименование | Роботизированный тахеометр Leica TS20 A R1600 1" |
| Тип оборудования | Роботизированный электронный тахеометр |
| Производитель | Leica Geosystems |
| Серия | Leica TS20 |
| Модификация | TS20 A, R1600, 1" |
| Угловая точность | 1" / 0,3 mgon |
| Система измерения углов | Абсолютная, непрерывная, диаметральная |
| Дальность на круглую призму | От 0,8 м до более 10 000 м при условиях Leica |
| Дальность на 360° призму | От 0,8 до 2000 м |
| Безотражательная дальность | R1600: от 0,8 м до более 1600 м при условиях Leica |
| Точность измерения на призму | 1 мм + 1,0 ppm |
| Типичное время измерения на призму | 1,3 с |
| Точность без отражателя | 2 мм + 2 ppm; на расстояниях более 500 м — 4 мм + 2 ppm |
| Размер лазерного пятна | 12 × 18 мм на расстоянии 50 м |
| Измерительная технология | Wave Form Digitizer, коаксиальный видимый красный лазер 658 нм |
| Класс лазера R1600 | Class 3R по IEC 60825-1 |
| ATR | Поддерживается |
| Дальность ATR на круглую призму | Наведение до 2000 м, сопровождение до 1000 м |
| Дальность ATR на 360° призму | Наведение и сопровождение до 1000 м |
| PowerSearch | Не поддерживается в TS20 A |
| Dynamic Lock | Не поддерживается в TS20 A |
| Imaging | Не поддерживается в TS20 A |
| AI-Detect | Не поддерживается в TS20 A |
| Моторизация | Direct drives, технология BLDC |
| Скорость вращения | До 200 gon / 180° в секунду |
| Смена круга | Обычно 1,9 с |
| AutoHeight | Диапазон 0,7–2,7 м, точность измерения расстояния 1,0 мм |
| Наводящий свет EGL | Рабочий диапазон 5–150 м |
| Полевое ПО | Leica Captivate с приложениями |
| Дисплей | 5" WVGA, цветной, мультисенсорный |
| Клавиатура | 37 клавиш с подсветкой |
| Процессор | NXP i.MX 8M Plus со встроенным NPU |
| Операционная система | Linux |
| Зрительная труба | Автофокус, увеличение 30×, фокусировка от 1,45 м до бесконечности |
| Внутренняя память | 32 ГБ |
| Съёмная память | USB-C накопитель 16 ГБ по спецификации Leica |
| Интерфейсы | Ethernet, USB-C, Bluetooth, WLAN |
| Связь с контроллером | Встроенный LR-Bluetooth |
| Мобильная связь | GMI01 с 4G LTE и поддержкой eSIM — опционально |
| Питание | Сменный литий-ионный аккумулятор |
| Время работы | До 5 часов |
| Степень защиты | IP66 по IEC 60529 |
| Рабочая температура | от −20 °C до +50 °C |
| Влажность | До 100%, без конденсации |
| Вес тахеометра | 4,97 кг |
| Вес с трегером и аккумулятором | 6,03 кг |
| Комплектация | Фактический состав поставки, наличие трегера, аккумуляторов, зарядного устройства, контроллера, призмы, вехи, лицензий Leica Captivate и поверки необходимо уточнять по конкретной поставке |
Для уточнения комплектации, наличия, совместимых аксессуаров, программного обеспечения и условий поставки Leica TS20 A R1600 1" свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
