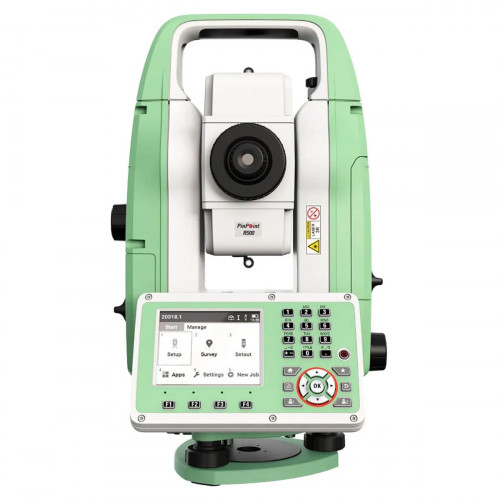

Комплект Leica TS03 R500 3" Базовый
Комплект Leica TS03 R500 3" «Базовый» — вариант поставки электронного тахеометра Leica Geosystems серии FlexLine TS03, предназначенного для инженерно-геодезических изысканий, топографической съёмки, строительной разбивки и исполнительного контроля. Прибор обладает угловой точностью 3" (1,0 mgon), оснащён лазерным безотражательным дальномером R500, четырёхосевой системой компенсации, лазерным центриром и программным обеспечением Leica FlexField. Тахеометр рассчитан на профессиональную эксплуатацию на строительных площадках, промышленных объектах и при выполнении полевых геодезических измерений.
Leica TS03 R500 3" позволяет измерять расстояния без установки отражателя на дистанции более 500 м при благоприятных условиях и высокой отражательной способности поверхности. При использовании стандартных отражателей Leica GPR1 и GPH1P дальность измерений достигает 3500 м. Дополнительно предусмотрен режим Long Range, позволяющий выполнять измерения на расстояниях более 10 км с отражателем GPR1 при соблюдении установленных производителем условий. Зрительная труба с 30-кратным увеличением обеспечивает точное визуальное наведение на измеряемые объекты.
Встроенное программное обеспечение Leica FlexField предназначено для выполнения геодезической съёмки, разбивочных операций и работы с результатами измерений непосредственно на приборе. Управление осуществляется с помощью монохромного дисплея 3,5" с разрешением 320 × 240 пикселей, клавиатуры с 28 клавишами и бесконечных наводящих винтов. Корпус соответствует степени защиты IP66 и рассчитан на работу при температуре от -20 °C до +50 °C. Наименование «Базовый» обозначает вариант поставки, точный перечень принадлежностей которого необходимо уточнять при оформлении заказа.
Особенности
- оригинальный электронный тахеометр Leica Geosystems серии FlexLine TS03;
- угловая точность 3" (1,0 mgon) по ISO 17123-3;
- безотражательный дальномер R500 для измерения расстояний более 500 м при благоприятных условиях;
- измерение расстояний до 3500 м на стандартные отражатели Leica GPR1 и GPH1P;
- режим Long Range для измерений на больших расстояниях с совместимым отражателем;
- четырёхосевая система компенсации с диапазоном работы ±4';
- точность установки компенсатора 1" (0,3 mgon) для модификации с угловой точностью 3";
- зрительная труба с 30-кратным увеличением и разрешающей способностью 3";
- лазерный центрир для установки прибора над геодезической точкой;
- бесконечные наводящие винты горизонтального и вертикального кругов;
- программируемая кнопка Trigger-Key с двумя настраиваемыми функциями;
- программное обеспечение Leica FlexField для выполнения полевых геодезических задач;
- монохромный дисплей 3,5" QVGA с разрешением 320 × 240 пикселей;
- клавиатура с 28 клавишами для ввода данных и управления измерениями;
- встроенная память 4 ГБ Flash по техническому паспорту Leica редакции 2024 года;
- интерфейсы RS232 и USB для передачи измерительных данных;
- поддержка SD-карт и USB-накопителей;
- сменный литий-ионный аккумулятор для автономной эксплуатации;
- степень защиты корпуса IP66 по IEC 60529;
- рабочий температурный диапазон от -20 °C до +50 °C;
- масса тахеометра 4,3 кг по техническому паспорту производителя.
Область применения
- инженерно-геодезические изыскания и топографическая съёмка местности;
- создание и развитие геодезических опорных и съёмочных сетей;
- измерение горизонтальных и вертикальных углов, расстояний и координат;
- вынос проектных координат, строительных осей и точек в натуру;
- исполнительная геодезическая съёмка зданий, сооружений и инженерных коммуникаций;
- геодезическое сопровождение промышленного, гражданского и инфраструктурного строительства;
- контроль положения и геометрических параметров строительных конструкций;
- съёмка фасадов, стен и элементов сооружений в безотражательном режиме;
- измерения при строительстве автомобильных дорог, мостов и инженерных сетей;
- определение координат труднодоступных точек без непосредственной установки отражателя;
- выполнение повседневных полевых измерений геодезическими и строительными организациями.
Комплект Leica TS03 R500 3" «Базовый» подходит для оснащения геодезических организаций, строительных компаний и инженерно-технических подразделений. Сочетание измерений на отражатель и в безотражательном режиме позволяет использовать прибор для широкого круга задач — от определения координат точек до контроля положения строительных конструкций. Наведение зрительной трубы выполняется оператором вручную, а измерение углов, определение расстояний и регистрация результатов осуществляются электронными системами тахеометра.
Технические характеристики
| Наименование | Комплект Leica TS03 R500 3" «Базовый» |
| Производитель | Leica Geosystems |
| Серия | Leica FlexLine TS03 |
| Модель | TS03 R500 3" |
| Тип оборудования | Электронный тахеометр с ручным наведением |
| Вариант поставки | Базовый комплект; фактический состав уточняется при заказе |
| Угловая точность | 3" (1,0 mgon) по ISO 17123-3 |
| Метод измерения углов | Абсолютный, непрерывный, диаметральный |
| Дискретность отображения углов | 0,1" |
| Система компенсации | Четырёхосевая |
| Точность установки компенсатора | 1" (0,3 mgon) для модификации с угловой точностью 3" |
| Диапазон работы компенсатора | ±4' |
| Разрешение электронного уровня | 2" |
| Чувствительность круглого уровня | 6' / 2 мм |
| Тип дальномера | Leica R500, лазерный безотражательный дальномер |
| Дальность измерений на стандартный отражатель | 0,9–3500 м (Leica GPR1, GPH1P) |
| Дальность в режиме Long Range | Более 10 000 м на отражатель Leica GPR1 при соответствующих условиях |
| Дальность безотражательных измерений | От 0,9 м до более 500 м при отражательной способности поверхности 90%; до более 200 м при отражательной способности 18% |
| Точность измерений на отражатель | 1 мм + 1,5 ppm в точном режиме |
| Точность измерений в быстром режиме | 2 мм + 1,5 ppm на отражатель |
| Точность в режиме непрерывных измерений | 3 мм + 1,5 ppm на отражатель |
| Точность безотражательных измерений | 2 мм + 2 ppm на расстояниях до 500 м; 4 мм + 2 ppm на расстояниях более 500 м |
| Время измерения на отражатель | Типично 2,4 с в точном режиме; 2 с в быстром режиме |
| Время измерения в режиме слежения | Типично менее 0,15 с; непрерывные линейные измерения без роботизированного сопровождения цели |
| Время безотражательного измерения | Типично 2,4 с на расстояниях до 50 м; зависит от расстояния и условий измерений |
| Размер лазерного пятна | 7 × 10 мм на 30 м; 8 × 20 мм на 50 м; 16 × 25 мм на 100 м |
| Увеличение зрительной трубы | 30× |
| Разрешающая способность зрительной трубы | 3" |
| Минимальная дистанция фокусировки | 1,55 м |
| Поле зрения | 1°30' / 2,7 м на расстоянии 100 м |
| Дисплей | Монохромный, 3,5", QVGA |
| Разрешение дисплея | 320 × 240 пикселей |
| Клавиатура | 28 клавиш, без подсветки клавиш |
| Наводящие винты | Бесконечные, для горизонтального и вертикального наведения |
| Программируемая кнопка | Trigger-Key с двумя настраиваемыми функциями |
| Программное обеспечение | Leica FlexField; доступность отдельных приложений зависит от установленной программной конфигурации |
| Встроенная память | 4 ГБ Flash по техническому паспорту Leica редакции 2024 года; для конкретной аппаратной ревизии уточняется по поставке |
| Внешние носители данных | SD-карта, USB-накопитель |
| Носители по техническому паспорту | SD-карты 1 ГБ или 8 ГБ, USB-накопитель 1 ГБ |
| Интерфейсы передачи данных | RS232, USB |
| Беспроводная связь | Встроенные Bluetooth и WLAN не предусмотрены |
| Операционная система | Windows EC7 |
| Процессор | TI OMAP4430, двухъядерный ARM Cortex-A9, 1 ГГц |
| Тип центрира | Лазерный, класс лазера 2 |
| Точность лазерного центрира | Отклонение отвесной линии 1,5 мм при высоте установки прибора 1,5 м |
| Диаметр пятна лазерного центрира | 2,5 мм при высоте установки прибора 1,5 м |
| Автоматическое наведение на отражатель | Не предусмотрено, ручное наведение |
| Автоматическое измерение высоты прибора | AutoHeight не предусмотрен для TS03 |
| Электронный створоуказатель EGL | Не предусмотрен для TS03 |
| Питание | Сменный литий-ионный аккумулятор |
| Время автономной работы | До 32 часов с аккумулятором GEB364 или до 16 часов с GEB334 по паспорту Leica 2024 года; зависит от условий эксплуатации |
| Внешнее питание | 13 В постоянного тока, максимальная мощность 16 Вт |
| Рабочая температура | От -20 °C до +50 °C |
| Температура хранения | От -40 °C до +70 °C |
| Степень защиты корпуса | IP66 по IEC 60529 |
| Допустимая относительная влажность | До 95%, без конденсации |
| Масса тахеометра | 4,3 кг |
| Комплектация | Базовый вариант поставки. Точный перечень оборудования, принадлежностей и документации уточняется при оформлении заказа. |
Особенности базового комплекта. Наименование «Базовый» относится к варианту поставки Leica TS03 R500 3". Технические характеристики измерительного прибора соответствуют модели FlexLine TS03 с угловой точностью 3" и безотражательным дальномером R500. Отличия от комплектации «Минимальный» могут заключаться в составе и количестве дополнительных геодезических принадлежностей, однако конкретный перечень необходимо подтверждать по спецификации поставки. Наличие штатива, отражателей, трегера, геодезической вехи, аккумуляторов и зарядного устройства нельзя определять исключительно по названию комплекта.
Точность и условия измерений. Leica TS03 R500 3" обеспечивает измерение горизонтальных и вертикальных углов с точностью 3" и расстояний на стандартный отражатель с точностью 1 мм + 1,5 ppm в точном режиме. При безотражательной съёмке фактическая дальность измерений зависит от цвета, материала, структуры и отражательной способности поверхности, освещённости и атмосферных условий. Для измерений на больших расстояниях предусмотрен режим Long Range с совместимым отражателем Leica GPR1. Паспортные значения дальности и точности соответствуют условиям, установленным производителем.
Работа с Leica FlexField. Встроенное программное обеспечение предназначено для выполнения геодезической съёмки, разбивочных операций, регистрации результатов и работы с координатными данными непосредственно на тахеометре. Программная система обеспечивает последовательное выполнение полевых задач с помощью понятного интерфейса и предусмотренных измерительных функций. Прибор поддерживает передачу данных через интерфейсы RS232 и USB. Доступность отдельных приложений, расчётных функций и форматов обмена зависит от версии Leica FlexField и установленной программной конфигурации.
Отличия от роботизированных тахеометров. Leica TS03 R500 3" относится к электронным тахеометрам с ручным наведением. Прибор не оборудован системами автоматического поиска отражателя, роботизированного сопровождения цели и модулем автоматического измерения высоты AutoHeight. Наведение зрительной трубы осуществляется оператором с помощью механических наводящих винтов. При этом тахеометр поддерживает электронное измерение углов и расстояний, сохранение результатов и выполнение предусмотренных программным обеспечением геодезических вычислений.
Комплектация и совместимость. Перед приобретением базового комплекта рекомендуется уточнить фактический состав поставки, наличие необходимых геодезических принадлежностей и эксплуатационной документации. Для проведения полевых работ могут использоваться совместимые отражатели, штативы, трегеры, геодезические вехи, аккумуляторы, зарядные устройства и другие аксессуары Leica Geosystems. Наличие перечисленных принадлежностей в конкретном комплекте уточняется отдельно. Также рекомендуется проверить сведения о поверке, программных лицензиях и гарантийных условиях поставляемого оборудования.
У нас вы можете купить комплект Leica TS03 R500 3" «Базовый» по доступной цене с доставкой по всей России. Для уточнения состава комплекта, наличия и условий поставки оставляйте заявку через корзину на сайте или свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
