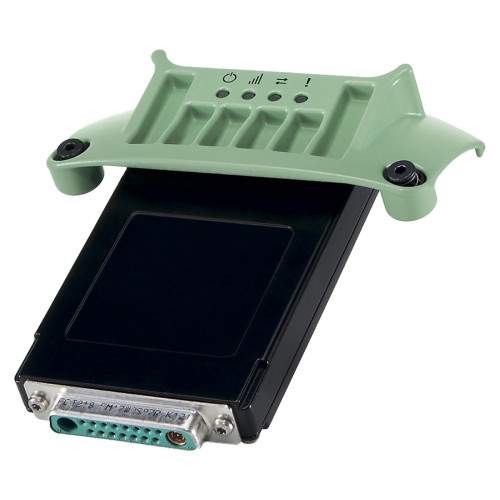

Радиомодем SATEL Satelline SLR5 (403-470МГц M3-T1/R1)
Радиомодем SATEL Satelline SLR5 (403–470 МГц; M3-T1/R1) — UHF-модуль для геодезического GNSS-оборудования Leica, предназначенный для приёма и передачи RTK-поправок по радиоканалу.
В документации Leica модуль обозначается как SLR5 / Satelline M3-TR1 и относится к радиомодулям типа RX/TX, то есть может работать как на приём, так и на передачу данных. Он применяется в составе GNSS-комплектов Leica при RTK-съёмке, когда поправки передаются между базовой станцией и ровером без использования мобильного интернета.
Модель рассчитана на работу в UHF-диапазоне 403–470 МГц по спецификации Leica. Для базового модуля SATELLINE-M3-TR1 производитель SATEL указывает расширенный диапазон 403–473 МГц, мощность передатчика 1 Вт и программируемый шаг канала 12,5 / 20 / 25 кГц. Конкретная рабочая частота и возможность применения зависят от региональных радиочастотных требований.
Особенности
- радиомодем SATEL / SATELLINE для GNSS-оборудования Leica;
- модель Leica SLR5 на базе SATELLINE M3-TR1;
- режим работы RX/TX — приём и передача RTK-поправок;
- рабочий диапазон по спецификации Leica — 403–470 МГц;
- диапазон базового модуля SATELLINE-M3-TR1 — 403–473 МГц;
- мощность передатчика до 1 Вт;
- программируемый шаг канала 12,5 / 20 / 25 кГц;
- максимальная скорость радиоинтерфейса до 19 200 бит/с при канале 25 кГц;
- подходит для передачи RTK-поправок от базовой станции к роверу;
- может использоваться для приёма поправок на ровере;
- предназначен для работы с совместимыми GNSS-приёмниками Leica;
- требует настройки рабочей частоты с учётом местных правил радиосвязи.
Область применения
- GNSS RTK-съёмка;
- работа с базовыми и роверовыми комплектами Leica;
- передача RTK-поправок по UHF-радиоканалу;
- топографическая съёмка;
- строительная геодезия;
- кадастровые и землеустроительные работы;
- инженерно-геодезические изыскания;
- работа на объектах без стабильной мобильной связи;
- организация локального радиоканала между базой и ровером.
Технические характеристики
| Наименование | Радиомодем SATEL Satelline SLR5 (403–470 МГц; M3-T1/R1) |
| Тип оборудования | UHF RTK-радиомодем |
| Производитель радиомодуля | SATEL |
| Модель Leica | SLR5 |
| Обозначение SATEL | SATELLINE M3-TR1 |
| Артикул Leica | 781646 |
| Режим работы | RX/TX, приём и передача |
| Назначение | Приём и передача RTK-поправок по UHF-радиоканалу |
| Рабочий диапазон по Leica | 403–470 МГц |
| Диапазон модуля SATELLINE-M3-TR1 | 403–473 МГц |
| Выходная мощность | До 1 Вт |
| Шаг канала | 12,5 / 20 / 25 кГц, программируемый |
| Скорость радиоинтерфейса | До 19 200 бит/с при канале 25 кГц; до 9 600 бит/с при канале 12,5 или 20 кГц |
| Тип радиосвязи | UHF-радиоканал для RTK-поправок |
| Совместимость | Leica GS15 GNSS receiver; совместимость с другими комплектами Leica необходимо проверять по комплектации и версии оборудования |
| Антенна | Используется с совместимыми UHF-антеннами Leica подходящего диапазона |
| Настройка частоты | Программируемая, с учётом региональных требований к использованию радиочастот |
| Роль в RTK-комплекте | База или ровер, в зависимости от настроек и схемы работы |
| Область применения | GNSS RTK-съёмка, строительная геодезия, топографические, кадастровые и инженерно-геодезические работы |
Для уточнения совместимости, рабочей частоты, настройки каналов, комплектации и условий поставки радиомодема SATEL Satelline SLR5 свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
