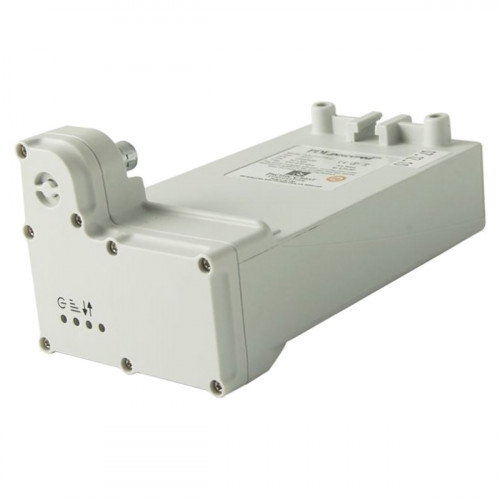

Радиомодем Satel Satelline GFU27
Радиомодем SATEL Satelline GFU27 — внешний UHF-радиомодем для геодезического GNSS-оборудования Leica, предназначенный для приёма и передачи RTK-поправок по радиоканалу.
Модель GFU27 представляет собой радиомодуль SATELLINE M3-TR1, установленный в фирменный корпус Leica GFU. Радиомодем работает в режиме RX/TX, то есть может использоваться как для передачи поправок от базовой станции, так и для приёма данных на стороне ровера при соответствующей схеме подключения.
По спецификации Leica для GFU27 указан рабочий диапазон 403–470 МГц. Для базового модуля SATELLINE-M3-TR1 производитель SATEL указывает диапазон 403–473 МГц, мощность передатчика до 1 Вт и программируемый шаг канала 12,5 / 20 / 25 кГц. Конкретная рабочая частота должна настраиваться с учётом местных требований к использованию радиочастот.
Особенности
- внешний UHF-радиомодем для GNSS-оборудования Leica;
- радиомодуль SATELLINE M3-TR1 в корпусе Leica GFU;
- режим работы RX/TX — приём и передача данных;
- предназначен для передачи RTK-поправок по радиоканалу;
- рабочий диапазон по спецификации Leica — 403–470 МГц;
- диапазон базового модуля SATELLINE-M3-TR1 — 403–473 МГц;
- выходная мощность передатчика до 1 Вт;
- программируемый шаг канала 12,5 / 20 / 25 кГц;
- подходит для работы с базовыми и роверовыми GNSS-комплектами;
- используется при RTK-съёмке без мобильного интернета;
- поддерживает локальный радиоканал между базой и ровером;
- поставляется как архивная позиция, поэтому наличие и комплектацию необходимо уточнять.
Область применения
- GNSS RTK-съёмка;
- передача поправок от базовой станции к роверу;
- приём RTK-поправок по UHF-радиоканалу;
- топографическая съёмка;
- строительная геодезия;
- кадастровые и землеустроительные работы;
- инженерно-геодезические изыскания;
- работы на объектах без стабильной мобильной связи;
- организация локальной радиосети для полевых измерений.
Технические характеристики
| Наименование | Радиомодем SATEL Satelline GFU27 |
| Тип оборудования | Внешний UHF RTK-радиомодем |
| Производитель радиомодуля | SATEL |
| Корпус / исполнение | Leica GFU housing |
| Модель Leica | GFU27 |
| Обозначение SATEL | SATELLINE M3-TR1 |
| Артикул Leica | 767859 |
| Режим работы | RX/TX, приём и передача |
| Назначение | Приём и передача RTK-поправок по UHF-радиоканалу |
| Рабочий диапазон по Leica | 403–470 МГц |
| Диапазон модуля SATELLINE-M3-TR1 | 403–473 МГц |
| Выходная мощность | До 1 Вт |
| Шаг канала | 12,5 / 20 / 25 кГц, программируемый |
| Скорость радиоинтерфейса | До 19 200 бит/с при канале 25 кГц; до 9 600 бит/с при канале 12,5 кГц |
| Тип радиосвязи | UHF-радиоканал для RTK-поправок |
| Совместимость | Совместимые GNSS-приёмники Leica; точную совместимость необходимо проверять по модели приёмника, кабелю и комплектации |
| Программирование | Настройка частот и параметров выполняется через совместимый программирующий кабель Leica, например GEV171 |
| Антенна | Используется с совместимыми UHF-антеннами подходящего диапазона |
| Роль в RTK-комплекте | База или ровер, в зависимости от схемы подключения и настроек |
| Статус модели | Архивная позиция; наличие, состояние и комплектацию необходимо уточнять перед заказом |
| Область применения | GNSS RTK-съёмка, строительная геодезия, топографические, кадастровые и инженерно-геодезические работы |
Для уточнения совместимости, рабочей частоты, комплектации, состояния и условий поставки радиомодема SATEL Satelline GFU27 свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
