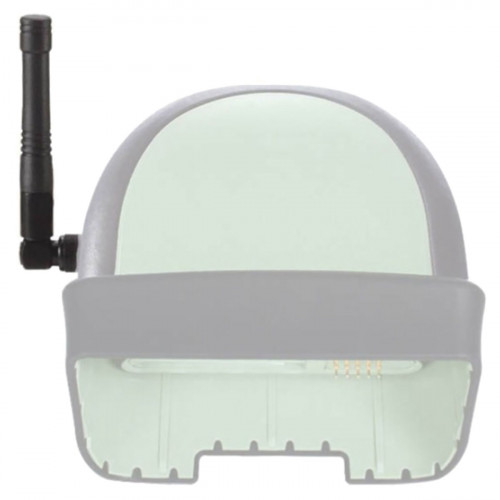

Радиомодем SATEL Satelline CGR15
Радиомодем SATEL Satelline CGR15 — приёмный UHF-модуль Leica Geosystems / SATEL для полевого контроллера Leica CS15, предназначенный для получения RTK-поправок по радиоканалу при работе с совместимыми GNSS-комплектами Leica Viva.
Модель CGR15 устанавливается непосредственно на контроллер Leica CS15 и используется как расширение для работы в RTK-режиме там, где мобильная GSM/GPRS-связь недоступна, нестабильна или не применяется. Модем работает только на приём, поэтому используется на стороне ровера для получения поправок от базовой станции.
В документации Leica CGR15 указан как 403–470 MHz RXO radio for CS15 controllers. По сертификационным данным SATEL-TA21 для CGR10/CGR15 диапазон оборудования составляет 406,1–473 МГц. Конкретная рабочая частота, ширина канала и протокол должны соответствовать настройкам базовой станции и требованиям к использованию радиочастот.
Особенности
- приёмный UHF-радиомодем для Leica CS15;
- исполнение RXO — только приём, без передачи радиосигнала;
- используется для получения RTK-поправок по радиоканалу;
- модуль SATEL-TA21 для CGR10/CGR15;
- рабочий диапазон по Leica — 403–470 МГц;
- сертификационный диапазон SATEL-TA21 по FCC — 406,1–473 МГц;
- регулируемая ширина канала 12,5 / 20 / 25 кГц;
- совместимость с протоколами Satel, PacCrest GMSK и TrimTalk при работе с Leica SmartWorx Viva v4.0 и выше;
- питание от контроллера Leica CS15;
- ориентировочное время постоянной работы — до 6 часов, в зависимости от состояния аккумулятора контроллера;
- защита корпуса при установке на контроллер — IP67;
- съёмная UHF-антенна подключается отдельно;
- не является передающим радиомодемом для базовой станции.
Область применения
- GNSS RTK-съёмка;
- получение RTK-поправок на ровере Leica;
- работа с контроллером Leica CS15;
- работа в составе Leica Viva GNSS;
- топографическая съёмка;
- строительная геодезия;
- кадастровые и землеустроительные работы;
- инженерно-геодезические изыскания;
- объекты без стабильного мобильного интернета.
Технические характеристики
| Наименование | Радиомодем SATEL Satelline CGR15 |
| Тип оборудования | Приёмный UHF RTK-радиомодем |
| Производитель модуля | SATEL |
| Производитель комплекта | Leica Geosystems / SATEL |
| Модель Leica | CGR15 |
| Обозначение SATEL | SATEL-TA21 / CGR10, CGR15 |
| Артикул Leica | 789635 |
| Режим работы | RXO, только приём |
| Передача радиосигнала | Не предусмотрена |
| Назначение | Приём RTK-поправок по UHF-радиоканалу |
| Рабочий диапазон по Leica | 403–470 МГц |
| Сертификационный диапазон SATEL-TA21 по FCC | 406,1–473 МГц |
| Ширина канала | 12,5 / 20 / 25 кГц |
| Протоколы радиосвязи | Satel, Satel 3AS, PacCrest 4-FSK / GMSK, TrimTalk — при поддержке программного обеспечения и настроек базовой станции |
| Совместимое ПО | Leica SmartWorx Viva v4.0 и выше |
| Совместимый контроллер | Leica Viva CS15 |
| Использование с GNSS-приёмниками | В составе Leica Viva GNSS, включая комплекты с GS12, GS10, GS15 и GS25 при соответствующей конфигурации контроллера и ПО |
| Тип установки | Насадка на полевой контроллер Leica CS15 |
| Питание | От контроллера Leica CS15 |
| Номинальное питание по карточкам поставщиков | 5 В от контроллера |
| Ориентировочное время работы | До 6 часов постоянного использования, в зависимости от аккумулятора контроллера и условий работы |
| Интерфейс настройки | USB, при наличии соответствующего программного обеспечения и кабеля |
| Подключение к контроллеру | Через контактный разъём модуля при установке на корпус CS15 |
| Антенное подключение | Съёмная UHF-антенна, подключается отдельно; в карточках поставщиков указывается внешний SMB-коннектор |
| Совместимая антенна Leica | Leica GAT21, радиоантенна для CGR radio, диапазон 400–470 МГц |
| Степень защиты | IP67 при корректной установке на совместимый контроллер |
| Типовая роль в RTK-комплекте | Роверный приём RTK-поправок от базовой станции по UHF-радиоканалу |
| Не подходит для | Передачи RTK-поправок от базовой станции, так как модуль является только приёмным |
| Не является | GSM-модемом, LTE-модемом, передающим UHF-радиомодемом, антенной или GNSS-приёмником |
| Статус модели | Архивная / снятая с производства позиция у ряда поставщиков; наличие, состояние и комплектацию необходимо уточнять перед заказом |
| Комплектация | Радиомодем Leica / SATEL CGR15; наличие антенны GAT21, кабелей, программного обеспечения, упаковки и документации необходимо уточнять по поставке |
| Область применения | GNSS RTK-съёмка, получение поправок по UHF-радиоканалу, топографические, кадастровые, строительные и инженерно-геодезические работы |
Для уточнения совместимости с контроллером Leica CS15, рабочей частоты, протокола радиосвязи, наличия антенны GAT21, состояния и условий поставки радиомодема SATEL Satelline CGR15 свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
