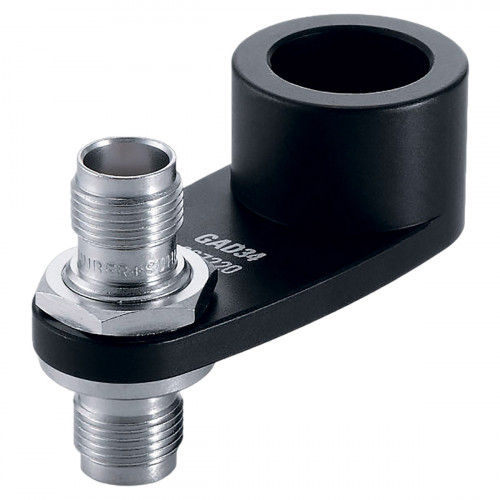

Крепление Leica GAD34
Крепление Leica GAD34 — оригинальное антенное плечо Leica Geosystems длиной 3 см для установки UHF/GSM-антенны на телескопическую геодезическую веху.
Модель GAD34 применяется в GNSS/RTK-комплектах Leica, когда необходимо закрепить внешнюю Gainflex-антенну на телескопическом стержне или вехе и подключить к ней антенный кабель. Крепление используется для организации радиосвязи или мобильной связи в составе геодезического оборудования Leica.
Важно учитывать, что Leica GAD34 не является антенной, радиомодемом, GSM-модулем или усилителем сигнала. Это механическое крепление для установки совместимой UHF/GSM-антенны. Совместимость необходимо проверять по типу антенны, кабеля, телескопической вехи и используемого GNSS/RTK-комплекта.
Особенности
- оригинальное крепление Leica Geosystems;
- антенное плечо длиной 3 см;
- предназначено для UHF/GSM-антенн Leica;
- подходит для установки Gainflex-антенны;
- навинчивается на телескопическую геодезическую веху или стержень;
- антенный кабель подключается к установленному плечу;
- применяется в GNSS/RTK-комплектах Leica;
- используется при работе с внешними радио- и GSM-антеннами;
- не содержит электронных компонентов;
- не является радиомодемом, антенной, кабелем или усилителем сигнала;
- артикул Leica — 667220.
Область применения
- установка внешней UHF-антенны;
- установка GSM-антенны;
- работа с Gainflex-антеннами Leica;
- организация антенного подключения в GNSS/RTK-комплекте;
- работа с базовыми и роверовыми комплектами Leica;
- топографическая съёмка;
- строительная геодезия;
- кадастровые и землеустроительные работы;
- инженерно-геодезические изыскания.
Технические характеристики
| Наименование | Крепление Leica GAD34 |
| Тип оборудования | Антенное плечо / механическое крепление |
| Производитель | Leica Geosystems |
| Модель | GAD34 |
| Артикул Leica | 667220 |
| Назначение | Крепление UHF/GSM-антенны на телескопической вехе или стержне |
| Длина плеча | 3 см |
| Тип установки | Навинчивается на телескопическую геодезическую веху / стержень |
| Резьба крепления по карточкам поставщиков | 5/8″ |
| Совместимые антенны | UHF/GSM Gainflex-антенны Leica подходящего типа |
| Количество устанавливаемых антенн | 1 антенна |
| Подключение антенного кабеля | Антенный кабель подключается к установленному антенному плечу |
| Совместимая веха по карточкам поставщиков | Leica GAD32 Telescopic Rod и другие совместимые телескопические вехи Leica при подходящей резьбе |
| Типовая схема применения | Телескопическая веха — Leica GAD34 — UHF/GSM Gainflex-антенна — антенный кабель к радиомодему или GSM-модулю |
| Передача данных | Не предусмотрена, крепление не является кабелем или электронным модулем |
| Питание | Не требуется |
| Не является | Антенной, радиомодемом, GSM-модулем, усилителем сигнала, кабелем питания или кабелем передачи данных |
| Комплектация | Крепление Leica GAD34; наличие антенны, антенного кабеля, вехи и дополнительных адаптеров необходимо уточнять по поставке |
| Область применения | GNSS RTK-съёмка, работа с UHF/GSM-антеннами Leica, топографические, кадастровые, строительные и инженерно-геодезические работы |
Для уточнения совместимости с антенной, ант кабелем, телескопической вехой и условий поставки крепления Leica GAD34 свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
