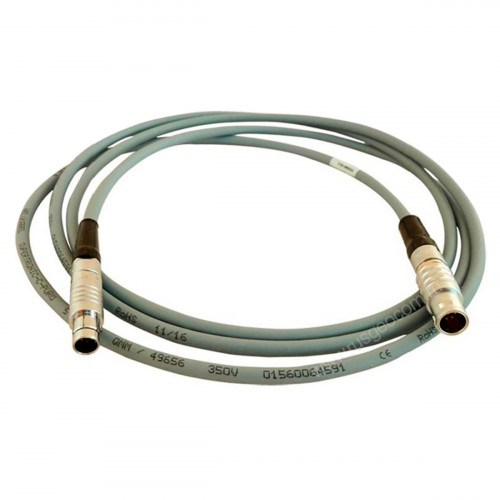

Кабель SATEL CRS-35W
Кабель SATEL CRS-35W — интерфейсный кабель для радиомодемов SATEL / SATELLINE, предназначенный для подключения 35-ваттных радиомодемов к внешнему оборудованию, контроллерам, приёмникам или компьютеру в зависимости от конкретного исполнения кабеля.
Серия CRS-35W применяется с радиомодемами SATEL-EASy Pro+, SATELLINE-EASy Pro и Compact-Proof. Кабели используются для передачи данных, настройки соединения и подключения радиомодема в составе GNSS/RTK-комплектов, систем телеметрии и промышленных радиоканалов.
Важно учитывать, что SATEL CRS-35W — это не один универсальный кабель, а серия кабелей с разными разъёмами. Перед заказом необходимо уточнить точный вариант: 8-pin / D9 female, 8-pin / 7-pin, 8-pin / 8-pin или 8-pin / 8-pin с угловым разъёмом. Неправильно подобранный вариант может не подойти к конкретному радиомодему или GNSS-приёмнику.
Особенности
- интерфейсный кабель SATEL / SATELLINE;
- предназначен для радиомодемов серии 35W;
- используется с SATEL-EASy Pro+;
- подходит для SATELLINE-EASy Pro и Compact-Proof при совместимом подключении;
- применяется для передачи данных между радиомодемом и внешним оборудованием;
- может использоваться при настройке и подключении RTK-радиоканала;
- выпускается в нескольких вариантах разъёмов;
- типовая длина вариантов CRS-35W — 2 м;
- вариант YC0368 имеет разъёмы ODU 8-pin male / D9 female;
- вариант YC0369 имеет разъёмы ODU 8-pin male / 7-pin male;
- вариант YC0359 имеет разъёмы ODU 8-pin male / 8-pin male;
- вариант YC0374 имеет разъёмы 8-pin male 0° / 8-pin male 30°;
- не является антенным RF-кабелем;
- не предназначен для зарядки аккумуляторов.
Область применения
- подключение радиомодемов SATEL-EASy Pro+;
- подключение SATELLINE-EASy Pro и Compact-Proof;
- GNSS/RTK-комплекты с передачей поправок по радиоканалу;
- связь радиомодема с геодезическим приёмником;
- подключение радиомодема к компьютеру или контроллеру в зависимости от варианта кабеля;
- настройка и сервисное обслуживание радиомодемов;
- телеметрия и промышленная передача данных;
- строительная и инженерная геодезия;
- комплектация базовой станции или ровера с внешним радиомодемом SATEL.
Технические характеристики
| Наименование | Кабель SATEL CRS-35W |
| Тип оборудования | Интерфейсный кабель для радиомодема |
| Производитель | SATEL |
| Серия кабеля | CRS-35W |
| Назначение | Подключение радиомодема SATEL 35W к внешнему оборудованию для обмена данными |
| Совместимые радиомодемы | SATEL-EASy Pro+, SATELLINE-EASy Pro, Compact-Proof и другие совместимые модели при подходящем разъёме |
| Типовая длина | 2 м |
| Вариант CRS-35W 8-pin | YC0368, ODU 8-pin male / D9 female |
| Вариант CRS-35W 8-/7-pin | YC0369, ODU 8-pin male / 7-pin male |
| Вариант CRS-35W 8-/8-pin | YC0359, ODU 8-pin male / 8-pin male |
| Вариант CRS-35W 8-/8-pin 0/30 | YC0374, 8-pin male 0° / 8-pin male 30° |
| Тип подключения к радиомодему | ODU 8-pin male или 8-pin male, в зависимости от исполнения кабеля |
| Подключение к внешнему устройству | D9 female, 7-pin male или 8-pin male, в зависимости от выбранного варианта |
| Передача данных | Предусмотрена, назначение зависит от конкретного варианта кабеля и подключаемого оборудования |
| RS-232 подключение | Вариант YC0368 с D9 female используется для RS-232 подключения |
| Применение в RTK | Подключение внешнего радиомодема SATEL для передачи или приёма RTK-поправок |
| Совместимость с GNSS-приёмниками | Зависит от варианта кабеля, разъёма приёмника и схемы подключения |
| Питание оборудования | Зависит от конкретной схемы подключения; кабель не следует считать универсальным кабелем питания без проверки варианта |
| Антенный RF-сигнал | Не предусмотрен, для антенн используются отдельные RF-кабели SATEL с TNC-разъёмами |
| Зарядка аккумуляторов | Не предусмотрена |
| Не является | Антенным кабелем, зарядным устройством, аккумулятором, радиомодемом или универсальным USB-кабелем |
| Комплектация | Кабель SATEL CRS-35W выбранного исполнения; точный артикул, тип разъёмов, упаковку и документацию необходимо уточнять по поставке |
| Область применения | GNSS RTK-съёмка, подключение внешних радиомодемов SATEL, телеметрия, промышленная передача данных и сервисная настройка радиоканала |
Для уточнения точного варианта CRS-35W, артикула SATEL, разъёмов, совместимости с радиомодемом, GNSS-приёмником и условий поставки кабеля SATEL CRS-35W свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
