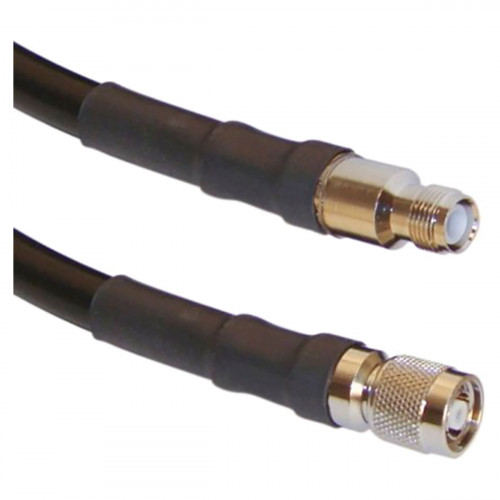

Кабель SATEL антенный (TNCm/TNCf)
Кабель SATEL антенный (TNCm/TNCf) — коаксиальный RF-кабель для подключения внешней антенны к радиомодемам SATEL / SATELLINE с антенным разъёмом TNC.
Кабель используется в радиоканалах передачи данных, RTK-комплектах, системах телеметрии и других решениях, где требуется вынести антенну от радиомодема или подключить её через удлинительный антенный кабель. Конфигурация TNCm/TNCf означает разъёмы TNC male и TNC female.
В линейке SATEL встречаются варианты антенных кабелей TNC male / TNC female разной длины: например CRF-1 длиной 1 м и CRF-5F длиной 5 м на кабеле RG58. Конкретная длина, тип кабеля и потери зависят от поставки, поэтому эти параметры необходимо уточнять перед заказом.
Особенности
- антенный RF-кабель для радиомодемов SATEL / SATELLINE;
- разъёмы TNC male / TNC female;
- подходит для модемов SATEL с антенным разъёмом TNC;
- используется для подключения внешней антенны;
- может применяться как удлинительный антенный кабель;
- варианты SATEL CRF-1 и CRF-5F выполняются на кабеле RG58;
- для длинных линий у SATEL предусмотрены низкопотерные кабельные варианты;
- типовое антенное подключение SATEL — 50 Ом;
- подходит для UHF-радиоканалов в составе RTK-комплектов;
- не является кабелем питания или кабелем передачи данных RS232/USB;
- не является антенной или радиомодемом.
Область применения
- подключение внешней антенны к радиомодему SATEL;
- работа с радиомодемами SATELLINE;
- GNSS/RTK-комплекты с радиоканалом передачи поправок;
- подключение антенны базовой станции;
- подключение антенны ровера при наличии совместимого радиомодема;
- геодезические и строительные RTK-работы;
- телеметрия и промышленная радиосвязь;
- вынос антенны в более удобное место установки;
- замена или доукомплектация антенного кабеля SATEL.
Технические характеристики
| Наименование | Кабель SATEL антенный (TNCm/TNCf) |
| Тип оборудования | Антенный коаксиальный RF-кабель |
| Производитель | SATEL |
| Назначение | Подключение внешней антенны к радиомодему SATEL / SATELLINE |
| Тип подключения | TNC male / TNC female |
| Обозначение разъёмов | TNCm / TNCf |
| Тип кабеля в вариантах SATEL CRF-1 / CRF-5F | RG58 |
| Вариант SATEL CRF-1 | YC1101, RG58, 1 м, TNC male / TNC female |
| Вариант SATEL CRF-5F | YC1105, RG58, 5 м, TNC male / TNC female |
| Низкопотерный вариант SATEL | Low Loss, 5 м, TNC male / TNC female; потери около 1,8 дБ / 10 м по данным SATEL |
| Длинные кабельные линии | Для длин более 20 м у SATEL применяются низкопотерные кабели ECOFLEX10 / ECOFLEX15 с подходящими разъёмами |
| Импеданс антенного подключения SATEL | 50 Ом |
| Совместимое оборудование | Радиомодемы SATEL / SATELLINE с антенным разъёмом TNC |
| Совместимые антенны | UHF-антенны с подходящим TNC-подключением и рабочим диапазоном радиомодема |
| Рабочий диапазон | Зависит от применяемого радиомодема, антенны и типа кабеля; для RTK часто используется UHF-диапазон 403–470 МГц |
| Передача данных RS232/USB | Не предусмотрена, кабель предназначен для антенного RF-сигнала |
| Питание оборудования | Не предусмотрено |
| Зарядка аккумуляторов | Не предусмотрена |
| Не является | Антенной, радиомодемом, кабелем питания, USB-кабелем или кабелем программирования |
| Комплектация | Антенный кабель SATEL TNCm/TNCf; конкретную длину, тип кабеля, артикул и наличие упаковки необходимо уточнять по поставке |
| Область применения | RTK-радиосвязь, GNSS-комплекты, подключение внешних антенн, телеметрия и промышленная передача данных по радиоканалу |
Для уточнения длины, типа кабеля, артикула SATEL, совместимости с радиомодемом, антенной и условий поставки антенного кабеля SATEL TNCm/TNCf свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
