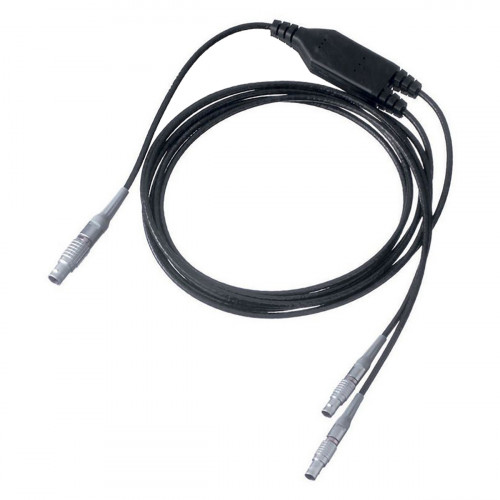

Кабель питания/данных Leica GEV186 Y
Кабель питания/данных Leica GEV186 Y — оригинальный Y-кабель Leica Geosystems для подключения роботизированного тахеометра Leica к внешнему радиомодулю TCPS и внешнему источнику питания.
Модель GEV186 применяется в роботизированных измерительных комплектах Leica, где тахеометр должен одновременно получать питание от внешней батареи и обмениваться данными с внешним радиомодулем. Такой кабель используется при работе с тахеометрами Leica TPS/TS-серий и внешними TS radio / TCPS-модулями.
Важно учитывать, что Leica GEV186 Y — это не обычный USB-кабель и не кабель для прямого подключения прибора к компьютеру. Это специализированный serial data Y-cable для роботизированной схемы работы: прибор — внешний радиомодуль — внешняя батарея. Совместимость необходимо проверять по модели тахеометра, радиомодуля и аккумулятора.
Особенности
- оригинальный кабель Leica Geosystems;
- Y-образная конструкция для одновременного подключения прибора, радиомодуля и питания;
- предназначен для роботизированных тахеометрических комплектов Leica;
- соединяет тахеометр с внешним TCPS / TS radio модулем;
- позволяет подключить внешний источник питания;
- тип кабеля по документации Leica — serial data Y-cable;
- длина кабеля 1,8 м;
- используется в роботизированной схеме TS Robotic setup;
- совместим с отдельными тахеометрами Leica TPS1200, TS11, TS15, TS16, TS30, TM30 при наличии подходящих разъёмов;
- не предназначен для зарядки аккумуляторов;
- не является USB-кабелем для подключения к ПК;
- артикул Leica — 734697.
Область применения
- роботизированная тахеометрическая съёмка;
- подключение внешнего радиомодуля TCPS к тахеометру Leica;
- питание тахеометра от внешней батареи;
- работа с роботизированными тахеометрами Leica в поле;
- строительная геодезия;
- разбивочные работы;
- топографическая съёмка;
- инженерно-геодезические измерения;
- комплектация роботизированных измерительных систем Leica.
Технические характеристики
| Наименование | Кабель питания/данных Leica GEV186 Y |
| Тип оборудования | Y-кабель питания и передачи данных |
| Производитель | Leica Geosystems |
| Модель | GEV186 |
| Артикул Leica | 734697 |
| Тип кабеля по Leica | Serial data Y-cable for TS Robotic setup |
| Назначение | Подключение тахеометра Leica к внешнему TCPS / TS radio модулю и внешней батарее |
| Длина | 1,8 м |
| Разъём к батарее | Lemo1 5-pin |
| Разъём к прибору | Lemo0 5-pin |
| Разъём к внешнему радиомодулю | Lemo1 8-pin для внешнего TCPS / TS radio |
| Подключаемые устройства | Тахеометр Leica, внешний радиомодуль TCPS / TS radio, внешняя батарея |
| Совместимость по Leica | TS11, TS12, TS15, TS16, TPS1200 и другие совместимые тахеометры Leica при наличии подходящих портов |
| Примеры совместимости у поставщиков | TPS1200, TPS1200+, TM30, TS30, TS11, TS15; точную совместимость необходимо проверять по конкретной комплектации |
| Совместимые радиомодули | Внешние TCPS / TS radio модули Leica, например TCPS27 или TCPS28, в зависимости от комплекта оборудования |
| Совместимые источники питания | Внешние батареи Leica подходящего типа, например GEB171, при наличии совместимого подключения |
| Передача данных | Предусмотрена между тахеометром и внешним радиомодулем в роботизированной схеме работы |
| Питание прибора | Предусмотрено подключение внешнего источника питания через ветвь кабеля |
| Зарядка аккумуляторов | Не предусмотрена, кабель не является зарядным устройством |
| Подключение к ПК | Не является основным назначением; для подключения к ПК используются другие кабели Leica |
| Типовая роль в комплекте | Связь тахеометра с внешним радиомодулем и питание от внешней батареи при роботизированной работе |
| Комплектация | Кабель Leica GEV186 Y; наличие радиомодуля, батареи, креплений и документации необходимо уточнять по поставке |
| Область применения | Роботизированная тахеометрическая съёмка, строительная геодезия, разбивочные, топографические и инженерно-геодезические работы |
Для уточнения совместимости с тахеометром, внешним радиомодулем, батареей и условий поставки кабеля питания/данных Leica GEV186 Y свяжитесь с нашими специалистами по телефону +7 (495) 789-18-90.
